简介

在CAD控件中,所有与用户交到的操作函数, 都必须放在命令执行事件中调用,因为与用户交互操作时,CAD控件会启动一个临时的windows消息循环,在调用交互函数时,会临时等待用户操作完成,在命令事件退出时,控件就有机会在临时消息循环时做退出处理


比如在等待用户交到操作过程中,如果用户点击了窗口上关闭按钮结束程序,或点击了另一个按钮,又重新执行一个命令,这些都需要CAD控件在事件结束时自动处理退出事宜


命令执行

DoCommand: 该函数开始执行控件的一个用户自定义命令,参数是命令的id,这个id值可以随便取值,它是用来标识该命令, 多个命令之间的id值不能重复 。

DoCommand的调用后,程序将会跳转命令执行事件函数中。 命令调用过程如下图:

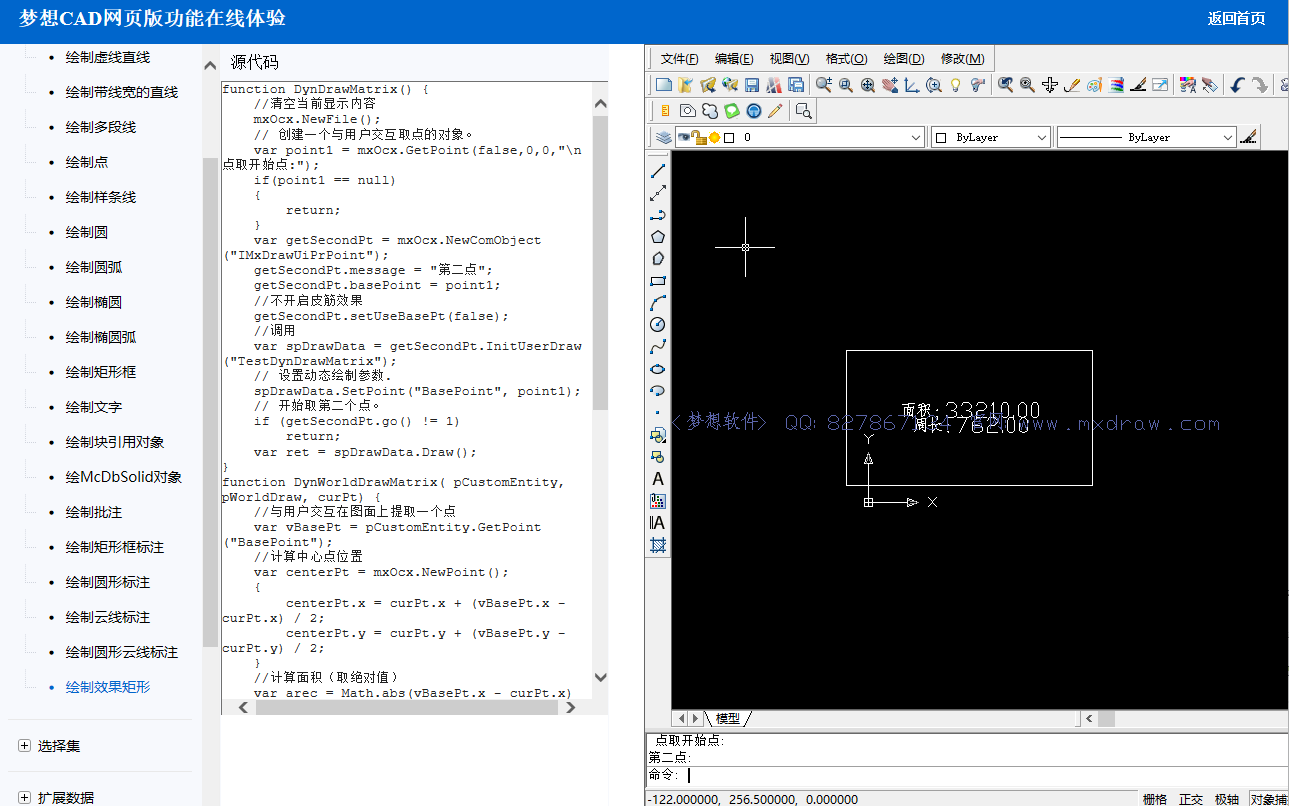

在此演示中,我们绘制了直线、多段线、点、样条线、圆、圆弧、椭圆、椭圆弧等实体。点击此处在线演示

直线

下面详细说明,如何实现让用户上点取两点交互绘制一条直线



A. 执行命令

调用DoCommand(1),开始执行绘图命令

如下图:





B. 响应命令事件

增加控件ImplementCommandEvent事件响应,在事件实现交互绘直线代码

如下图:




用户可以在CAD控件视区任意位置绘制直线。



主要用到函数说明:



_DMxDrawX::DrawLine



绘制一个直线。详细说明如下:



参数说明

DOUBLE dX1

直线的开始点x坐标

DOUBLE dY1

直线的开始点y坐标

DOUBLE dX2

直线的结束点x坐标

DOUBLE dY2

直线的结束点y坐标



IMxDrawCustomEntity::Draw



把实体绘制到图上。一般用于动态拖放时,在拖放结束时,绘制到图上。



_DMxDrawXEvents::DynWorldDraw



动态拖放时的绘制事件。详细说明如下:



参数说明

DOUBLE dX

当前鼠标位置X坐标

DOUBLE dY

当前鼠标位置Y坐标

IDispatch* pWorldDraw

IMxDrawWorldDraw对象,用于动态绘制

IDispatch* pData

IMxDrawCustomEntity对象,动态绘制数据



_DMxDrawX::DrawText



绘制一个单行文字。详细说明如下:



参数说明

DOUBLE dPosX

文字的位置的X坐标

DOUBLE dPosY

文字的位置的Y坐标

BSTR pszText

文字内容字符串

DOUBLE dHeight

文字高度

DOUBLE dRotation

文字的旋转角度

SHORT horizontalMode

文字的水平对齐方式,0=kTextLeft,1=kTextCenter,2=kTextRight

SHORT verticalMode

文字的竖直对齐方式,1=kTextBottom,2=kTextVertMid,3=kTextTop



js中实现代码说明:

 添加响应动态事件:

document.getElementById("MxDrawXCtrl").ImpDynWorldDrawFun = DoDynWorldDrawFun;

动态拖放时的绘制事件:



function DoDynWorldDrawFun(x,y, pWorldDraw,pData) {

    var mxOcx = document.getElementById("MxDrawXCtrl");
 //自定义实体的GUID标识符
    var sGuid = pData.Guid;
    //设置自定义事件的返回值
    mxOcx.SetEventRet(0);
    var curPt =  mxOcx.NewPoint();
     curPt.x =x;
    curPt.y = y;
      if (sGuid == "TestDynDrawLine")
	  {
    //与用户交互在图面上提取一个点
    var vBasePt = pData.GetPoint("BasePoint");

    var length=vBasePt.DistanceTo(curPt);
    var length1=length.toFixed(2);

    //计算中心点位置
    var centerPt = mxOcx.NewPoint();
    {
        centerPt.x = curPt.x + (vBasePt.x - curPt.x) / 2;
        centerPt.y = curPt.y + (vBasePt.y - curPt.y) / 2;
    }
    //计算this点减去pPoint,得到的向量
    var vec = vBasePt.SumVector(curPt);
    //返回向量顺时针转到与X轴的角度.[0,2PI)
    var dAng = vec.Angle();
    //变换视区长度
    var dHeigth = mxOcx.ViewLongToDocCoord(15);
    //绘制一个单行文字
    //参数一为文字的位置的X坐标 ;参数二为文字的位置的Y坐标 ;参数三为文字内容字符串
    //参数四为文字高度;参数五为文字的旋转角度
    //参数六为文字的水平对齐方式,0=kTextLeft,1=kTextCenter,2=kTextRight
    //参数七文字的竖直对齐方式,1=kTextBottom,2=kTextVertMid,3=kTextTop
    pWorldDraw.DrawText(centerPt.x, centerPt.y, "长度:" + length1, dHeigth, dAng * 180.0 / 3.14159265, 1, 1);
    //绘制一个直线
    //参数一直线的开始点x坐标,参数二直线的开始点y坐标,参数三直线的结束点x坐标,参数四直线的结束点y坐标
    pWorldDraw.DrawLine (vBasePt.x, vBasePt.y, curPt.x, curPt.y);
	}
	}



动态绘制直线:



function DrawLine() {
     // 创建一个与用户交互取点的对象。
    var point1 = mxOcx.GetPoint(false,0,0,"\n 点取开始点:");
    if(point1 == null)
    {
        return;
    }
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getSecondPt.message = "第二点";
    getSecondPt.basePoint = point1;
    //不开启皮筋效果
    getSecondPt.setUseBasePt(true);
    //调用
    var spDrawData = getSecondPt.InitUserDraw("TestDynDrawLine");
    // 设置动态绘制参数.
    spDrawData.SetPoint("BasePoint", point1);
    // 开始取第二个点。
    if (getSecondPt.go() != 1)
        return;
    var ret = spDrawData.Draw();
}



效果展示:



通过点击绘制直线按钮,触发DrawLine()事件,用户可以在CAD控件视区任意位置点取直线的起点,再点取终点画一条直线。如下图所示:








绘制虚线直线



js中实现代码说明:



动态拖放时的绘制事件:



function DynWorldDrawMyLine( pCustomEntity, pWorldDraw, curPt) {
    //与用户交互在图面上提取一个点
    var vBasePt = pCustomEntity.GetPoint("BasePoint");
    //定义虚线数据据,"MyLineType"是线型名,"6,-8"是虚线的一个单位定义,6是实线长,-8是空格长
    mxOcx.AddLinetype("MyLineType", "6,-10");
    //设计当前线型为"MyLineType"
    pWorldDraw.LineType = "MyLineType";
    //绘制一个直线
    //参数一直线的开始点x坐标,参数二直线的开始点y坐标,参数三直线的结束点x坐标,参数四直线的结束点y坐标
    pWorldDraw.DrawLine (vBasePt.x, vBasePt.y, curPt.x, curPt.y);
}



动态绘制虚线直线:



function DrawMyline() {
    // 创建一个与用户交互取点的对象。
    var point1 = mxOcx.GetPoint(false,0,0,"\n 点取开始点:");
    if(point1 == null)
    {
        return;
    }
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getSecondPt.message = "第二点";
    getSecondPt.basePoint = point1;
    //不开启皮筋效果
    getSecondPt.setUseBasePt(false);
    //调用
    var spDrawData = getSecondPt.InitUserDraw("TestDynDrawMyLine");
    // 设置动态绘制参数.
    spDrawData.SetPoint("BasePoint", point1);
    // 开始取第二个点。
    if (getSecondPt.go() != 1)
        return;
    var ret = spDrawData.Draw();

}



效果展示:



通过点击绘制虚线直线按钮,触发DrawMyline()事件,用户可以在CAD控件视区任意位置点取虚线直线的起点,再点取终点画一条虚线直线。如下图所示:








绘制带宽度颜色的直线



js中实现代码说明:



动态拖放时的绘制事件:



function DynWorldDrawWidthline( pCustomEntity, pWorldDraw, curPt) {
    //与用户交互在图面上提取一个点
    var vBasePt = pCustomEntity.GetPoint("BasePoint");
    //设置颜色
    pWorldDraw.Color  = 16711680;
    //设置线宽
    pWorldDraw.LineWidth = 4;
    //绘制一个直线
    //参数一直线的开始点x坐标,参数二直线的开始点y坐标,参数三直线的结束点x坐标,参数四直线的结束点y坐标
    pWorldDraw.DrawLine (vBasePt.x, vBasePt.y, curPt.x, curPt.y);
}



动态绘制带颜色宽度的直线:



//绘制带宽度颜色的直线
function DrawWidthline() {
    // 创建一个与用户交互取点的对象。
    var point1 = mxOcx.GetPoint(false,0,0,"\n 点取开始点:");
    if(point1 == null)
    {
        return;
    }
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getSecondPt.message = "第二点";
    getSecondPt.basePoint = point1;
    //不开启皮筋效果
    getSecondPt.setUseBasePt(false);
    //调用
    var spDrawData = getSecondPt.InitUserDraw("TestDynDrawWidthline");
    // 设置动态绘制参数.
    spDrawData.SetPoint("BasePoint", point1);
    // 开始取第二个点。
    if (getSecondPt.go() != 1)
        return;
    var ret = spDrawData.Draw();
}



效果展示:



通过点击绘制带现宽的直线按钮,触发DrawWidthline()事件,用户可以在CAD控件视区任意位置点取直线的起点,再点取终点画一条带宽度颜色的直线。如下图所示:




多段线

多段线又被称为多义线,表示一起画的都是连在一起的一个复合对象,可以是直线也可以是圆弧并且它们还可以加不同的宽度。


主要用到函数说明:


_DMxDrawX::DrawLine


绘制一个直线。详细说明如下:


参数说明

DOUBLE dX1

直线的开始点x坐标

DOUBLE dY1

直线的开始点y坐标

DOUBLE dX2

直线的结束点x坐标

DOUBLE dY2

直线的结束点y坐标


_DMxDrawX::PathLineTo


把路径下一个点移到指定位置。详细说明如下:


参数说明

DOUBLE dX

点的X坐标

DOUBLE dY

点的Y坐标


_DMxDrawX::DrawPathToPolyline


把路径变成一个Polyline。


js中实现代码说明:


function DrawPolyline() {
    //与用户交互到在图上提取一个点
    var point1 = mxOcx.GetPoint(false,0,0,"\n 点取开始点:");
    if(point1 == null)
    {
        return;
    }
    //把路径的开始位置移动指定的点
    //参数一为点的X坐标 ,参数二为点的Y坐标
    mxOcx.PathMoveTo(point1.x,point1.y);
    //与用户交互到在图上提取一个点
    var point2 = mxOcx.GetPoint(true,point1.x,point1.y,"\n 点取下一个:");
    if(point2 == null)
    {
        return;
    }
    //建一个数组
    var tmpobj = new Array();
    //把路径下一个点移到指定位置
    //参数一为点的X坐标 ,参数二为点的Y坐标
    mxOcx.PathLineTo(point2.x,point2.y);
    var iCount = 0;
    //绘制一个直线
    //参数一直线的开始点x坐标,参数二直线的开始点y坐标,参数三直线的结束点x坐标,参数四直线的结束点y坐标
    var id = mxOcx.DrawLine(point1.x,point1.y,point2.x,point2.y);
    tmpobj[iCount] = id;
    iCount = iCount + 1;
    point1 = point2;
    while(true)
    {
        var point2 = mxOcx.GetPoint(true,point1.x,point1.y,"\n 点取下一个:");
        if(point2 == null)
        {
            break;
        }
        mxOcx.PathLineTo(point2.x,point2.y);
        var id = mxOcx.DrawLine(point1.x,point1.y,point2.x,point2.y);
        tmpobj[iCount] = id;
        iCount = iCount + 1;
        point1 = point2;
    }
    var i = 0;
    for(;i < iCount;i++)
    {
        //由id删除一个对象
        mxOcx.Erase(tmpobj[i] );
    }
    //把路径变成一个Polyline
   mxOcx.DrawPathToPolyline();

}


效果展示:


通过点击绘制多段线按钮,触发DrawPolyline()事件,则用户可以在CAD控件视区绘制所需的多段线。如下图所示:



样条线

在CAD设计时,需要绘制样条线,用户可以设置样条线线重及颜色等属性。


主要用到函数说明:


_DMxDrawX::SendStringToExecuteFun


把命令当着函数执行,可以传参数。详细说明如下:


参数说明

IDispatch* pParam

命令参数,IMxDrawResbuf对象

pszExecute

命令名


js中实现代码说明:


function DrawSpline() {
    var param = mxOcx.NewResbuf();
    mxOcx.SendStringToExecuteFun("_DrawSpline", param);
    var retparam = mxOcx.GetEntitysLastCmd();
    if (retparam == null)
        return;
    if (retparam.Count == 0)
        return;
    var spline = retparam.AtObject(0);
    if (spline == null) {
        return;
    }
    //把实体绘制到图上。一般用于动态拖放时,在拖放结束时,绘制到图上;返回新绘制的实体的id
    spline.Draw();
}


效果展示:


用户可以通过点击绘制样条线按钮,用户可以在CAD控件视区的任何位置画样条线。如下图所示:



CAD绘制图像的过程中,画圆的情况是非常常见的,用户可以在控件视区点取任意一点做为圆心,再动态点取半径绘制圆。


主要用到函数说明:


_DMxDrawX::DrawCircle


绘制一个圆。详细说明如下:


参数说明

DOUBLE dCenterX

圆的中心X值

DOUBLE dCenterY

圆的中心Y值

DOUBLE dRadius

圆的半径


IMxDrawCustomEntity::Draw


把实体绘制到图上。一般用于动态拖放时,在拖放结束时,绘制到图上。


_DMxDrawXEvents::DynWorldDraw


动态拖放时的绘制事件。详细说明如下:


参数说明

DOUBLE dX

当前鼠标位置X坐标

DOUBLE dY

当前鼠标位置Y坐标

IDispatch* pWorldDraw

IMxDrawWorldDraw对象,用于动态绘制

IDispatch* pData

IMxDrawCustomEntity对象,动态绘制数据


_DMxDrawX::DrawText


绘制一个单行文字。详细说明如下:


参数说明

DOUBLE dPosX

文字的位置的X坐标

DOUBLE dPosY

文字的位置的Y坐标

BSTR pszText

文字内容字符串

DOUBLE dHeight

文字高度

DOUBLE dRotation

文字的旋转角度

SHORT horizontalMode

文字的水平对齐方式,0=kTextLeft,1=kTextCenter,2=kTextRight

SHORT verticalMode

文字的竖直对齐方式,1=kTextBottom,2=kTextVertMid,3=kTextTop


IMxDrawPoint::DistanceTo


计算两个点的距离。


js中实现代码说明:


动态拖放时的绘制事件:


function DoDynWorldDrawFun(x,y, pWorldDraw,pData) {

     var mxOcx = document.getElementById("MxDrawXCtrl");
	 //自定义实体的GUID标识符
     var sGuid = pData.Guid;
     //设置自定义事件的返回值
     mxOcx.SetEventRet(0);
     var curPt =  mxOcx.NewPoint();
     curPt.x =x;
     curPt.y = y;

    //画带面积周长的圆
    if (sGuid == "TestDynDrawCircle") {
        var pt1 = pData.GetPoint("pt1");
        var dR = curPt.DistanceTo(pt1);
        //计算面积(取绝对值)
        var arec = dR*dR*Math.PI;
        //计算周长
        var girth = 2*dR * Math.PI;
        //变换视区长度
        var dHeigth = mxOcx.ViewLongToDocCoord(15);
        //绘制一个单行文字
        //参数一为文字的位置的X坐标 ;参数二为文字的位置的Y坐标 ;参数三为文字内容字符串
        //参数四为文字高度;参数五为文字的旋转角度
        //参数六为文字的水平对齐方式,0=kTextLeft,1=kTextCenter,2=kTextRight
        //参数七文字的竖直对齐方式,1=kTextBottom,2=kTextVertMid,3=kTextTop
        pWorldDraw.DrawText(pt1.x, pt1.y, "面积:" + arec.toFixed(2), dHeigth, 0, 1, 1);
        pWorldDraw.DrawText(pt1.x, pt1.y, "周长:" + girth.toFixed(2), dHeigth, 0, 1, 3);
        pWorldDraw.DrawCircle(pt1.x, pt1.y, dR);
    }

}


动态绘制圆:


function DrawCircle() {
    // 创建一个与用户交互取点的对象。
    var point1 = mxOcx.GetPoint(false,0,0,"\n 点取圆心:");
    if(point1 == null)
    {
        return;
    }
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getSecondPt.message = "第二点";
    getSecondPt.basePoint = point1;
    //不开启皮筋效果
    getSecondPt.setUseBasePt(false);
    //调用
    var spDrawData = getSecondPt.InitUserDraw("TestDynDrawCircle");
    // 设置动态绘制参数.
    spDrawData.SetPoint("pt1", point1);
    // 开始取第二个点。
    if (getSecondPt.go() != 1)
        return;
    var ret = spDrawData.Draw();
}


效果展示:


通过点击绘制圆按钮,触发DrawCircle()事件,用户可以在CAD控件视区任意位置点取圆的圆心,再点取圆的半径画一个圆。如下图所示:



圆弧

在CAD设计时,需要绘制圆弧,用户可以在图面点圆弧起点,圆弧上的一点和圆弧的终点,这样就绘制出圆弧。


主要用到函数说明:


_DMxDrawX::DrawArc2


由圆弧上的三点绘制一个圆弧。详细说明如下:


参数说明

DOUBLE dStartPointX

开始点X坐标

DOUBLE dStartPointY

开始点Y坐标

DOUBLE dMidPointX

圆弧上的一点X坐标

DOUBLE dMidPointY

圆弧上的一点Y坐标

DOUBLE dEndPointX

结束点X坐标

DOUBLE dEndPointY

结束点Y坐标


IMxDrawCustomEntity::Draw


把实体绘制到图上。一般用于动态拖放时,在拖放结束时,绘制到图上。


_DMxDrawXEvents::DynWorldDraw


动态拖放时的绘制事件。详细说明如下:


参数说明

DOUBLE dX

当前鼠标位置X坐标

DOUBLE dY

当前鼠标位置Y坐标

IDispatch* pWorldDraw

IMxDrawWorldDraw对象,用于动态绘制

IDispatch* pData

IMxDrawCustomEntity对象,动态绘制数据


js中实现代码说明:


动态拖放时的绘制事件:


function DoDynWorldDrawFun(x,y, pWorldDraw,pData) {

       var mxOcx = document.getElementById("MxDrawXCtrl");
	 //自定义实体的GUID标识符
       var sGuid = pData.Guid;
       //设置自定义事件的返回值
       mxOcx.SetEventRet(0);
       var curPt =  mxOcx.NewPoint();
       curPt.x =x;
       curPt.y = y;
      if (sGuid == "DrawArc") {
        //与用户交互到在图上提取一个点
        var pt1 = pData.GetPoint("pt1");
        if (pt1 == null)
            return;
        var pt2 = pData.GetPoint("pt2");
        if (pt2 == null)
            return;
        //由圆弧上的三点绘制一个圆弧
        //参数一为开始点X坐标 ;参数二为开始点Y坐标 ;参数三为结束点X坐标
        //参数四为结束点Y坐标 ;参数五为圆弧上的一点X坐标 ;参数六为圆弧上的一点Y坐标
        pWorldDraw.DrawArc2(pt1.x, pt1.y, pt2.x, pt2.y, x, y);
    }
}


动态绘制圆弧:


function DrawArc() {
    // 新建一个COM组件对象
    var getPt1 = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt1.message = "指定圆弧的起点";
    if (getPt1.go() != 1) {
        return;
    }
    // 新建一个COM组件对象
    var getPt2 = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt2.message = "指定圆弧的第二个点";
    //基点
    getPt2.basePoint = getPt1.value();
    //设置是否启用拖放基点  true:使用,false:不使用
    getPt2.setUseBasePt(true);
    if (getPt2.go() != 1) {
        return;
    }
    // 新建一个COM组件对象
    var getPt3 = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt3.message = "指定圆弧的端点";
    //初始动态绘制;  动态绘制Id,在动态绘制函数里,这个值用于判断是那个动态绘制
    var spDrawData = getPt3.InitUserDraw("DrawArc");
    //设置point类型的属性
    spDrawData.SetPoint("pt1", getPt1.value());
    spDrawData.SetPoint("pt2", getPt2.value());
    if (getPt3.go() != 1) {
        return;
    }
    //把实体绘制到图上。一般用于动态拖放时,在拖放结束时,绘制到图上;返回新绘制的实体的id
    spDrawData.Draw();
}


效果展示:


用户可以通过点击绘制圆弧按钮,在CAD控件视区点取圆弧的起点,再点取圆弧第二点,最后点取圆弧的终点。如下图所示:



绘制文字

在CAD设计时,需要绘制文字,用户可以设置设置绘制文字的高度等属性。


主要用到函数说明:


_DMxDrawX::DrawText


绘制一个单行文字。详细说明如下:


参数说明

DOUBLE dPosX

>文字的位置的X坐标

DOUBLE dPosY

文字的位置的Y坐标

BSTR pszText

文字内容字符串

DOUBLE dHeight

文字高度

DOUBLE dRotation

文字的旋转角度

SHORT horizontalMode

文字的水平对齐方式,0=kTextLeft,1=kTextCenter,2=kTextRight

SHORT verticalMode

文字的竖直对齐方式,1=kTextBottom,2=kTextVertMid,3=kTextTop


js中实现代码说明:


动态拖放时的绘制事件:


function DynWorldDrawText( pCustomEntity, pWorldDraw, curPt) {
        if (sGuid == "DrawText") {
    // 得到绘制参数.
    var sText       = pCustomEntity.GetString("Text");
    var dTextHeight = pCustomEntity.GetDouble("TextHeight");
    // 绘制文字
    pWorldDraw.DrawText (curPt.x,curPt.y,sText,dTextHeight,0,1,1);
}
}


动态绘制文字:


function DrawText()
{
    var winWidth = 440;
    var winHeight = 140;
    var winLeft = (screen.width - winWidth) / 2;
    var winTop = (screen.height - winHeight) / 2 - 20;
    var str = 'dialogHeight:' + winHeight + 'px;dialogWidth:' + winWidth + 'px;dialogTop:' + winTop + 'px;dialogLeft:' + winLeft + 'px;resizable:yes;center:yes;status:no;'
    var rt = window.showModalDialog("Gettext.htm?tmp=" + Math.random(), "输入文字", str);
    var txt;
    if (typeof (rt) == "undefined") {
        return;
    } else {
        var arr = rt.split(",");
        txt = arr[0];
    }
    // 加入换行操作符\\P
    //txt = txt + "\\PTEST";
    // 创建一个文字样式,用于批注文字字体.
    mxOcx.AddTextStyle2("MyCommentFont","黑体",0.7);
    // 创建一个与用户交互取点的对象。
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取插入点";
    // 设置动态绘制参数.
    var spDrawData = getPt.InitUserDraw("DrawText");
    spDrawData.SetString("Text", txt);
    spDrawData.SetDouble("TextHeight", 100);
    // 开始取第一个点。
    if (getPt.go() != 1)
        return;
    var ret = spDrawData.Draw();

}

效果展示:


用户可以通过点击绘制文字按钮,将弹出网页对话框,在对话框里面输入需要插入的字符串,点击确定后将绘制的字符串插入到CAD控件视区任意位置。如下图所示:



绘制矩形框

主要用到函数说明:


_DMxDrawX::DrawLine


绘制一个直线。详细说明如下:


参数说明

DOUBLE dX1

直线的开始点x坐标

DOUBLE dY1

直线的开始点y坐标

DOUBLE dX2

直线的结束点x坐标

DOUBLE dY2

直线的结束点y坐标


IMxDrawCustomEntity::Draw


把实体绘制到图上。一般用于动态拖放时,在拖放结束时,绘制到图上。


js中实现代码说明:


动态拖放时的绘制事件:


function DoDynWorldDrawFun(x,y, pWorldDraw,pData) {
        var mxOcx = document.getElementById("MxDrawXCtrl");
        var curPt =  mxOcx.NewPoint();
        curPt.x = x;
        curPt.y = y;
    if(sGuid == "TestDynDrawMatrix1")
    {
        //与用户交互在图面上提取一个点
        var vBasePt = pData.GetPoint("BasePoint");
        //绘制一个直线
        //参数一直线的开始点x坐标,参数二直线的开始点y坐标,参数三直线的结束点x坐标,参数四直线的结束点y坐标
        pWorldDraw.DrawLine(vBasePt.x, vBasePt.y, vBasePt.x, curPt.y );
        pWorldDraw.DrawLine(vBasePt.x, curPt.y , curPt.x,curPt.y );
        pWorldDraw.DrawLine(curPt.x, curPt.y , curPt.x, vBasePt.y);
        pWorldDraw.DrawLine(curPt.x, vBasePt.y, vBasePt.x, vBasePt.y);
    }
}


动态绘制矩形框:


function DrawPathToPolyline() {
    // 创建一个与用户交互取点的对象。
    var point1 = mxOcx.GetPoint(false,0,0,"\n 点取开始点:");
    if(point1 == null)
    {
        return;
    }
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getSecondPt.message = "第二点";
    getSecondPt.basePoint = point1;
    //不开启皮筋效果
    getSecondPt.setUseBasePt(false);
    //调用
    var spDrawData = getSecondPt.InitUserDraw("TestDynDrawMatrix1");
    // 设置动态绘制参数.
    spDrawData.SetPoint("BasePoint", point1);
    // 开始取第二个点。
    if (getSecondPt.go() != 1)
        return;
    var ret = spDrawData.Draw();
}


效果展示:


通过点击绘制矩形框按钮,触发DrawPathToPolyline()事件,则用户可以在CAD控件视区绘制所需的矩形框。如下图所示:



绘制带周长面积的矩形框

主要用到函数说明:


_DMxDrawX::DrawLine


绘制一个直线。详细说明如下:


参数说明

DOUBLE dX1

直线的开始点x坐标

DOUBLE dY1

直线的开始点y坐标

DOUBLE dX2

直线的结束点x坐标

DOUBLE dY2

直线的结束点y坐标


_DMxDrawX::DrawText


绘制一个单行文字。详细说明如下:


参数说明

DOUBLE dPosX

>文字的位置的X坐标

DOUBLE dPosY

文字的位置的Y坐标

BSTR pszText

文字内容字符串

DOUBLE dHeight

文字高度

DOUBLE dRotation

文字的旋转角度

SHORT horizontalMode

文字的水平对齐方式,0=kTextLeft,1=kTextCenter,2=kTextRight

SHORT verticalMode

文字的竖直对齐方式,1=kTextBottom,2=kTextVertMid,3=kTextTop


IMxDrawCustomEntity::Draw


把实体绘制到图上。一般用于动态拖放时,在拖放结束时,绘制到图上。


js中实现代码说明:


动态拖放时的绘制事件:


function DynWorldDrawMatrix( pData, pWorldDraw, curPt) {
    if(sGuid == "TestDynDrawMatrix")
	 {
	  //与用户交互在图面上提取一个点
    var vBasePt = pData.GetPoint("BasePoint");
    //计算中心点位置
    var centerPt = mxOcx.NewPoint();
    {
        centerPt.x = curPt.x + (vBasePt.x - curPt.x) / 2;
        centerPt.y = curPt.y + (vBasePt.y - curPt.y) / 2;
    }
    //计算面积(取绝对值)
    var arec = Math.abs(vBasePt.x - curPt.x) * Math.abs(vBasePt.y - curPt.y);
    //计算周长
    var girth = 2 * (Math.abs(vBasePt.x - curPt.x) + Math.abs(vBasePt.y - curPt.y));
    //变换视区长度
    var dHeigth = mxOcx.ViewLongToDocCoord(15);
    //绘制一个单行文字
    //参数一为文字的位置的X坐标 ;参数二为文字的位置的Y坐标 ;参数三为文字内容字符串
    //参数四为文字高度;参数五为文字的旋转角度
    //参数六为文字的水平对齐方式,0=kTextLeft,1=kTextCenter,2=kTextRight
    //参数七文字的竖直对齐方式,1=kTextBottom,2=kTextVertMid,3=kTextTop
    pWorldDraw.DrawText(centerPt.x, centerPt.y, "面积:" + arec.toFixed(2), dHeigth, 0, 1, 1);
    pWorldDraw.DrawText(centerPt.x, centerPt.y, "周长:" + girth.toFixed(2), dHeigth, 0, 1, 3);
    //绘制一个直线
    //参数一直线的开始点x坐标,参数二直线的开始点y坐标,参数三直线的结束点x坐标,参数四直线的结束点y坐标
    pWorldDraw.DrawLine (vBasePt.x, vBasePt.y, vBasePt.x, curPt.y);
    pWorldDraw.DrawLine (vBasePt.x, curPt.y, curPt.x, curPt.y);
    pWorldDraw.DrawLine (curPt.x, curPt.y, curPt.x, vBasePt.y);
    pWorldDraw.DrawLine (curPt.x, vBasePt.y, vBasePt.x, vBasePt.y);
	}
}


动态绘制矩形框:


function DynDrawMatrix() {
    // 创建一个与用户交互取点的对象。
    var point1 = mxOcx.GetPoint(false,0,0,"\n 点取开始点:");
    if(point1 == null)
    {
        return;
    }
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getSecondPt.message = "第二点";
    getSecondPt.basePoint = point1;
    //不开启皮筋效果
    getSecondPt.setUseBasePt(false);
    //调用
    var spDrawData = getSecondPt.InitUserDraw("TestDynDrawMatrix");
    // 设置动态绘制参数.
    spDrawData.SetPoint("BasePoint", point1);
    // 开始取第二个点。
    if (getSecondPt.go() != 1)
        return;
    var ret = spDrawData.Draw();
}


效果展示:


通过点击绘制矩形框按钮,触发DynDrawMatrix()事件,则用户可以在CAD控件视区绘制所需的矩形框。如下图所示:



绘制批注

js中实现代码说明:


动态拖放时的绘制事件:


function DynWorldDrawComment( pCustomEntity, pWorldDraw, curPt) {
    // 得到绘制参数.

    var sText       = pCustomEntity.GetString("Text");
    var dTextHeight = pCustomEntity.GetDouble("TextHeight");
    var iEdgeNumber  = pCustomEntity.GetLong("EdgeNumber");
    var dShapRadius = pCustomEntity.GetDouble("ShapRadius");
    // 创建一个批注对象.
    var comment = mxOcx.NewEntity("IMxDrawComment");
    comment.Text = sText;
    comment.TextHeight = dTextHeight;
    comment.EdgeNumber = iEdgeNumber;
    comment.ShapRadius = dShapRadius;
    comment.basePoint = curPt;
    comment.Position = curPt;
    pWorldDraw.TextStyle = "MyCommentFont";
    // 动态绘制.
    pWorldDraw.DrawEntity(comment);
}


动态绘制文字:


function  DynWorldDrawComment2( pCustomEntity,pWorldDraw,  curPt) {
    // 得到绘制参数.

    var sText = pCustomEntity.GetString("Text");
    var dTextHeight = pCustomEntity.GetDouble("TextHeight");
    var iEdgeNumber = pCustomEntity.GetLong("EdgeNumber");
    var dShapRadius = pCustomEntity.GetDouble("ShapRadius");
    var  basePoint = pCustomEntity.GetPoint("BasePoint");
    // 创建一个批注对象.
    var comment = mxOcx.NewEntity("IMxDrawComment");
    comment.Text        = sText;
    comment.TextHeight  = dTextHeight;
    comment.EdgeNumber  = iEdgeNumber;
    comment.ShapRadius  = dShapRadius;
    comment.basePoint   = basePoint;
    comment.Position = curPt;
    // 设置文字样式。
    pWorldDraw.TextStyle = "MyCommentFont";
    // 动态绘制.
    pWorldDraw.DrawEntity(comment);
}


动态绘制文字:


function DoComment() {
    // 出来一个对象,让用户输入文字.
    var winWidth = 440;
    var winHeight = 140;
    var winLeft = (screen.width - winWidth) / 2;
    var winTop = (screen.height - winHeight) / 2 - 20;
    var str = 'dialogHeight:' + winHeight + 'px;dialogWidth:' + winWidth + 'px;dialogTop:' + winTop + 'px;dialogLeft:' + winLeft + 'px;resizable:yes;center:yes;status:no;'
    var rt = window.showModalDialog("Gettext.htm?tmp=" + Math.random(), "输入文字", str);
    var txt;
    if (typeof (rt) == "undefined") {
        return;
    } else {
        var arr = rt.split(",");
        txt = arr[0];
    }
    // 加入换行操作符\\P
    //txt = txt + "\\PTEST";
    // 创建一个文字样式,用于批注文字字体.
    mxOcx.AddTextStyle2("MyCommentFont","黑体",0.7);
    // 创建一个与用户交互取点的对象。
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "输入标注插入基点";
    // 开始取第一个点。
    if (getPt.go() != 1)
        return;
    // 创建一个与用户交互取点的对象。
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getSecondPt.message = "输入标注位置点";
    getSecondPt.basePoint = getPt.value();
    getSecondPt.setUseBasePt(false);
    spDrawData = getSecondPt.InitUserDraw("DrawComment2");
    // 设置动态绘制参数.
    spDrawData.SetPoint("BasePoint", getPt.value());
    spDrawData.SetString("Text", txt);
    spDrawData.SetDouble("TextHeight", 100);
    spDrawData.SetLong("EdgeNumber", 0);
    spDrawData.SetDouble("ShapRadius", 300);
    // 开始取第二个点。
    if (getSecondPt.go() != 1)
        return;
    var ret = spDrawData.Draw();
    // 设置绘制的批注文字样式。
    for (var i = 0; i < ret.Count; i++)
    {
        var ent = ret.AtObject(i);
        ent.TextStyle = "MyCommentFont";
        ent.colorIndex = 4;
    }
}
绘制矩形框标注

js中实现代码说明:


动态拖放时的绘制事件:


function  DynWorldDrawComment2( pCustomEntity,pWorldDraw,  curPt) {
    var mxOcx = document.getElementById("MxDrawXCtrl");
    // 得到绘制参数.
    var sText = pCustomEntity.GetString("Text");
    var dTextHeight = pCustomEntity.GetDouble("TextHeight");
    var iEdgeNumber = pCustomEntity.GetLong("EdgeNumber");
    var dShapRadius = pCustomEntity.GetDouble("ShapRadius");
    var  basePoint = pCustomEntity.GetPoint("BasePoint");
    // 创建一个批注对象.
    var comment = mxOcx.NewEntity("IMxDrawComment");
    comment.Text        = sText;
    comment.TextHeight  = dTextHeight;
    comment.EdgeNumber  = iEdgeNumber;
    comment.ShapRadius  = dShapRadius;
    comment.basePoint   = basePoint;
    comment.Position = curPt;
    // 设置文字样式。
    pWorldDraw.TextStyle = "MyCommentFont";
    // 动态绘制.
    pWorldDraw.DrawEntity(comment);
}


动态绘制文字:


function ExplodeFun(pCustomEntity, pWorldDraw, txt) {
    var mxOcx = document.getElementById("MxDrawXCtrl");
    var sGuid = pCustomEntity.Guid;
    if (sGuid == "TestMxCustomEntity1") {
        if (!pCustomEntity.IsHave("First"))
            return;
        var stp = pCustomEntity.GetPoint("First");
        var ept = pCustomEntity.GetPoint("BasePoint");
        var dimpt = pCustomEntity.GetPoint("DimPoint");
        var txt = pCustomEntity.GetString("Text");
        var textH = pCustomEntity.GetDouble("TextHeight");
        var edgeNum = pCustomEntity.GetLong("EdgeNumber");
        var shapRadius = pCustomEntity.GetDouble("ShapRadius");
        var isCircle = pCustomEntity.GetLong("isCircle");
        var comment = mxOcx.NewEntity("IMxDrawComment");
        comment.Text = txt;
        comment.TextHeight = textH;
        comment.EdgeNumber = edgeNum;
        comment.ShapRadius = shapRadius;
        comment.basePoint = ept;
        comment.Position = dimpt;
        pWorldDraw.TextStyle = "MyCommentFont";
        // 动态绘制.
        pWorldDraw.DrawEntity(comment);
        // 绘制矩形框.
        if (isCircle) {
            var dR = stp.DistanceTo(ept) * 0.5;
            var vec = stp.SumVector(ept);
            vec.Mult(0.5);
            ept.Add(vec);
            pWorldDraw.DrawCircle(ept.x, ept.y, dR);
        }
        else {
            pWorldDraw.DrawLine(stp.x, stp.y, stp.x, ept.y);
            pWorldDraw.DrawLine(stp.x, ept.y, ept.x, ept.y);
            pWorldDraw.DrawLine(ept.x, ept.y, ept.x, stp.y);
            pWorldDraw.DrawLine(ept.x, stp.y, stp.x, stp.y);
        }
        mxOcx.SetEventRet(1);
    }
}


动态绘制文字:


function DoComment3() {
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取第一点";
    if (getPt.go() != 1) {
        return;
    }
    var frstPt = getPt.value();
    if (frstPt == null)
        return;
    var utl = mxOcx.NewUtility();
    var secondPt = utl.GetCorner(frstPt, "点取第二点");
    if (secondPt == null)
        return;
    var param = mxOcx.NewResbuf();
    param.AddString("");
    param.AddDouble(200);
    var ret = mxOcx.CallEx("Mx_ShowMTextDialog", param);
    if (ret.AtString(0) != "Ok")
    {
        return;
    }
    var txt = ret.AtString(1);
    var txtH = ret.AtDouble(2);
    var txtColorIndex = ret.AtLong(3);
    // 加入换行操作符\\P
    //txt = txt + "\\PTEST";
    // 创建一个文字样式,用于批注文字字体.
    mxOcx.AddTextStyle2("MyCommentFont", "黑体", 0.7);
    // 创建一个与用户交互取点的对象。
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getSecondPt.message = "输入标注位置点";
    getSecondPt.basePoint = secondPt;
    getSecondPt.setUseBasePt(false);
    spDrawData = getSecondPt.InitUserDraw("DrawComment2");
    // 设置动态绘制参数.
    spDrawData.SetPoint("BasePoint", secondPt);
    spDrawData.SetString("Text", txt);
    spDrawData.SetDouble("TextHeight", txtH);
    spDrawData.SetLong("EdgeNumber", 2);
    spDrawData.SetDouble("ShapRadius", 1);

    // 开始取第二个点。
    if (getSecondPt.go() != 1)
        return;
    var ent = mxOcx.DrawCustomEntity("TestMxCustomEntity1", "");
    ent.SetPoint("BasePoint", secondPt);
    ent.SetString("Text", txt);
    ent.SetDouble("TextHeight", txtH);
    ent.SetLong("EdgeNumber", 2);
    ent.SetDouble("ShapRadius", 1);
    ent.SetPoint("DimPoint", getSecondPt.value());
    ent.SetPoint("First", frstPt);
    ent.TextStyle = "MyCommentFont";
    ent.colorIndex = txtColorIndex;
}
绘制圆形标注

js中实现代码说明:


动态拖放时的绘制事件:


function DoDynWorldDrawFun(dX,dY,pWorldDraw,pData) {
    //自定义实体的GUID标识符
    var sGuid = pData.Guid;
    //设置自定义事件的返回值
    mxOcx.SetEventRet(0);

    var curPt = mxOcx.NewPoint();
    curPt.x = dX;
    curPt.y = dY;
    if (sGuid == "DrawCircle") {
    var pt1 = pData.GetPoint("pt1");
    var dR = curPt.DistanceTo(pt1) * 0.5;
    var vec = curPt.SumVector(pt1);
    vec.Mult(0.5);
    pt1.Add(vec);
    pWorldDraw.DrawCircle(pt1.x, pt1.y, dR);
}

}


动态拖放时的绘制事件:


function  DynWorldDrawComment2( pCustomEntity,pWorldDraw,  curPt) {
    // 得到绘制参数.

    var sText = pCustomEntity.GetString("Text");
    var dTextHeight = pCustomEntity.GetDouble("TextHeight");
    var iEdgeNumber = pCustomEntity.GetLong("EdgeNumber");
    var dShapRadius = pCustomEntity.GetDouble("ShapRadius");
    var  basePoint = pCustomEntity.GetPoint("BasePoint");
    // 创建一个批注对象.
    var comment = mxOcx.NewEntity("IMxDrawComment");
    comment.Text        = sText;
    comment.TextHeight  = dTextHeight;
    comment.EdgeNumber  = iEdgeNumber;
    comment.ShapRadius  = dShapRadius;
    comment.basePoint   = basePoint;
    comment.Position = curPt;
    // 设置文字样式。
    pWorldDraw.TextStyle = "MyCommentFont";
    // 动态绘制.
    pWorldDraw.DrawEntity(comment);
}


动态绘制文字:


function ExplodeFun(pCustomEntity, pWorldDraw, txt) {
    var sGuid = pCustomEntity.Guid;
    if (sGuid == "TestMxCustomEntity1") {
        if (!pCustomEntity.IsHave("First"))
            return;
        var stp = pCustomEntity.GetPoint("First");
        var ept = pCustomEntity.GetPoint("BasePoint");
        var dimpt = pCustomEntity.GetPoint("DimPoint");
        var txt = pCustomEntity.GetString("Text");
        var textH = pCustomEntity.GetDouble("TextHeight");
        var edgeNum = pCustomEntity.GetLong("EdgeNumber");
        var shapRadius = pCustomEntity.GetDouble("ShapRadius");
        var isCircle = pCustomEntity.GetLong("isCircle");
        var comment = mxOcx.NewEntity("IMxDrawComment");
        comment.Text = txt;
        comment.TextHeight = textH;
        comment.EdgeNumber = edgeNum;
        comment.ShapRadius = shapRadius;
        comment.basePoint = ept;
        comment.Position = dimpt;
        pWorldDraw.TextStyle = "MyCommentFont";
        // 动态绘制.
        pWorldDraw.DrawEntity(comment);
        // 绘制矩形框.
        if (isCircle) {
            var dR = stp.DistanceTo(ept) * 0.5;
            var vec = stp.SumVector(ept);
            vec.Mult(0.5);
            ept.Add(vec);
            pWorldDraw.DrawCircle(ept.x, ept.y, dR);
        }
        else {
            pWorldDraw.DrawLine(stp.x, stp.y, stp.x, ept.y);
            pWorldDraw.DrawLine(stp.x, ept.y, ept.x, ept.y);
            pWorldDraw.DrawLine(ept.x, ept.y, ept.x, stp.y);
            pWorldDraw.DrawLine(ept.x, stp.y, stp.x, stp.y);
        }
        mxOcx.SetEventRet(1);
    }
}


动态绘制文字:


function DoCircleComment() {
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取第一点";
    if (getPt.go() != 1) {
        return;
    }
    var frstPt = getPt.value();
    if (frstPt == null)
        return;
    var getPt2 = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt2.message = "指定第二个点";
    var spDrawData = getPt2.InitUserDraw("DrawCircle");
    spDrawData.SetPoint("pt1", frstPt);
    if (getPt2.go() != 1) {
        return;
    }
    var secondPt = getPt2.value();
    // 出来一个对象,让用户输入文字.
    var winWidth = 440;
    var winHeight = 140;
    var winLeft = (screen.width - winWidth) / 2;
    var winTop = (screen.height - winHeight) / 2 - 20;
    var str = 'dialogHeight:' + winHeight + 'px;dialogWidth:' + winWidth + 'px;dialogTop:' + winTop + 'px;dialogLeft:' + winLeft + 'px;resizable:yes;center:yes;status:no;'
    var rt = window.showModalDialog("Gettext.htm?tmp=" + Math.random(), "输入文字", str);
    var txt;
    if (typeof (rt) == "undefined") {
        return;
    } else {
        var arr = rt.split(",");
        txt = arr[0];
    }
    // 加入换行操作符\\P
    //txt = txt + "\\PTEST";
    // 创建一个文字样式,用于批注文字字体.
    mxOcx.AddTextStyle2("MyCommentFont", "黑体", 0.7);
    // 创建一个与用户交互取点的对象。
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getSecondPt.message = "输入标注位置点";
    getSecondPt.basePoint = secondPt;
    getSecondPt.setUseBasePt(false);
    spDrawData = getSecondPt.InitUserDraw("DrawComment2");
    // 设置动态绘制参数.
    spDrawData.SetPoint("BasePoint", secondPt);
    spDrawData.SetString("Text", txt);
    spDrawData.SetDouble("TextHeight", 100);
    spDrawData.SetLong("EdgeNumber", 2);
    spDrawData.SetDouble("ShapRadius", 1);
    // 开始取第二个点。
    if (getSecondPt.go() != 1)
        return;
    var ent = mxOcx.DrawCustomEntity("TestMxCustomEntity1", "");
    ent.SetPoint("BasePoint", secondPt);
    ent.SetString("Text", txt);
    ent.SetDouble("TextHeight", 100);
    ent.SetLong("EdgeNumber", 2);
    ent.SetDouble("ShapRadius", 1);
    ent.SetPoint("DimPoint", getSecondPt.value());
    ent.SetPoint("First", frstPt);
    ent.SetLong("isCircle", 1);
}
绘制云线标注

js中实现代码说明:


动态拖放时的绘制事件:


function DoDynWorldDrawFun(dX,dY,pWorldDraw,pData) {
    //自定义实体的GUID标识符
    var sGuid = pData.Guid;
    //设置自定义事件的返回值
    mxOcx.SetEventRet(0);

    var curPt = mxOcx.NewPoint();
    curPt.x = dX;
    curPt.y = dY;
    if (sGuid == "DrawCircle") {
    var pt1 = pData.GetPoint("pt1");
    var dR = curPt.DistanceTo(pt1) * 0.5;
    var vec = curPt.SumVector(pt1);
    vec.Mult(0.5);
    pt1.Add(vec);
    pWorldDraw.DrawCircle(pt1.x, pt1.y, dR);
}

}


动态拖放时的绘制事件:


function  DynWorldDrawComment2( pCustomEntity,pWorldDraw,  curPt) {
    // 得到绘制参数.

    var sText = pCustomEntity.GetString("Text");
    var dTextHeight = pCustomEntity.GetDouble("TextHeight");
    var iEdgeNumber = pCustomEntity.GetLong("EdgeNumber");
    var dShapRadius = pCustomEntity.GetDouble("ShapRadius");
    var  basePoint = pCustomEntity.GetPoint("BasePoint");
    // 创建一个批注对象.
    var comment = mxOcx.NewEntity("IMxDrawComment");
    comment.Text        = sText;
    comment.TextHeight  = dTextHeight;
    comment.EdgeNumber  = iEdgeNumber;
    comment.ShapRadius  = dShapRadius;
    comment.basePoint   = basePoint;
    comment.Position = curPt;
    // 设置文字样式。
    pWorldDraw.TextStyle = "MyCommentFont";
    // 动态绘制.
    pWorldDraw.DrawEntity(comment);
}


动态绘制文字:


function ExplodeFun(pCustomEntity, pWorldDraw, txt) {
    var sGuid = pCustomEntity.Guid;
    if (sGuid == "TestMxCustomEntity1") {
        if (!pCustomEntity.IsHave("First"))
            return;
        var stp = pCustomEntity.GetPoint("First");
        var ept = pCustomEntity.GetPoint("BasePoint");
        var dimpt = pCustomEntity.GetPoint("DimPoint");
        var txt = pCustomEntity.GetString("Text");
        var textH = pCustomEntity.GetDouble("TextHeight");
        var edgeNum = pCustomEntity.GetLong("EdgeNumber");
        var shapRadius = pCustomEntity.GetDouble("ShapRadius");
        var isCircle = pCustomEntity.GetLong("isCircle");
        var comment = mxOcx.NewEntity("IMxDrawComment");
        comment.Text = txt;
        comment.TextHeight = textH;
        comment.EdgeNumber = edgeNum;
        comment.ShapRadius = shapRadius;
        comment.basePoint = ept;
        comment.Position = dimpt;
        pWorldDraw.TextStyle = "MyCommentFont";
        // 动态绘制.
        pWorldDraw.DrawEntity(comment);
        // 绘制矩形框.
        if (isCircle) {
            var dR = stp.DistanceTo(ept) * 0.5;
            var vec = stp.SumVector(ept);
            vec.Mult(0.5);
            ept.Add(vec);
            pWorldDraw.DrawCircle(ept.x, ept.y, dR);
        }
        else {
            pWorldDraw.DrawLine(stp.x, stp.y, stp.x, ept.y);
            pWorldDraw.DrawLine(stp.x, ept.y, ept.x, ept.y);
            pWorldDraw.DrawLine(ept.x, ept.y, ept.x, stp.y);
            pWorldDraw.DrawLine(ept.x, stp.y, stp.x, stp.y);
        }
        mxOcx.SetEventRet(1);
    }
}


动态绘制文字:


function DoCloudLineComment() {
    var param = mxOcx.NewResbuf();
    param.AddString("");
    param.AddDouble(100);
    var ret = mxOcx.CallEx("Mx_ShowMTextDialog", param);
    if (ret.AtString(0) != "Ok") {
        return;
    }
    var txt = ret.AtString(1);
    var txtH = ret.AtDouble(2);
    var txtColorIndex = ret.AtLong(3);
    // 加入换行操作符\\P
    //txt = txt + "\\PTEST";
    // 创建一个文字样式,用于批注文字字体.
    mxOcx.AddTextStyle2("MyCommentFont", "黑体", 0.7);
    // 创建一个与用户交互取点的对象。
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "输入标注插入基点";
    // 设置动态绘制参数.
    var spDrawData = getPt.InitUserDraw("DrawComment");
    spDrawData.SetString("Text", txt);
    spDrawData.SetDouble("TextHeight", txtH);
    spDrawData.SetLong("EdgeNumber", 0);
    spDrawData.SetDouble("ShapRadius", 300);
    // 开始取第一个点。
    if (getPt.go() != 1)
        return;
    // 创建一个与用户交互取点的对象。
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getSecondPt.message = "输入标注位置点";
    getSecondPt.basePoint = getPt.value();
    getSecondPt.setUseBasePt(false);
    spDrawData = getSecondPt.InitUserDraw("DrawComment2");
    // 设置动态绘制参数.
    spDrawData.SetPoint("BasePoint", getPt.value());
    spDrawData.SetString("Text", txt);
    spDrawData.SetDouble("TextHeight", txtH);
    spDrawData.SetLong("EdgeNumber", 0);
    spDrawData.SetDouble("ShapRadius", 300);
    // 开始取第二个点。
    if (getSecondPt.go() != 1)
        return;
    var ret = spDrawData.Draw();
    // 设置绘制的批注文字样式。
    for (var i = 0; i < ret.Count; i++) {
        var ent = ret.AtObject(i);
        ent.TextStyle = "MyCommentFont";
        ent.colorIndex = txtColorIndex;
        if(ent.ObjectName == "McDbComment")
        {
            ent.BoundingBoxType = 4;
            ent.ArrowType = 2;
            ent.ShapRadius = 40;
        }
    }
}
绘制圆形云线标注

js中实现代码说明:


动态拖放时的绘制事件:


function DoDynWorldDrawFun(dX,dY,pWorldDraw,pData) {
    //自定义实体的GUID标识符
    var sGuid = pData.Guid;
    //设置自定义事件的返回值
    mxOcx.SetEventRet(0);

    var curPt = mxOcx.NewPoint();
    curPt.x = dX;
    curPt.y = dY;
    if (sGuid == "DrawCircle") {
    var pt1 = pData.GetPoint("pt1");
    var dR = curPt.DistanceTo(pt1) * 0.5;
    var vec = curPt.SumVector(pt1);
    vec.Mult(0.5);
    pt1.Add(vec);
    pWorldDraw.DrawCircle(pt1.x, pt1.y, dR);
}

}


动态拖放时的绘制事件:


function DynWorldDrawCloudComment(pCustomEntity, pWorldDraw, curPt) {
    // 得到绘制参数.
    var sText = pCustomEntity.GetString("Text");
    var dTextHeight = pCustomEntity.GetDouble("TextHeight");
    var iEdgeNumber = pCustomEntity.GetLong("EdgeNumber");
    var dShapRadius = pCustomEntity.GetDouble("ShapRadius");
    var basePoint = pCustomEntity.GetPoint("BasePoint");
    var frstPt = pCustomEntity.GetPoint("frstPt");
    // 创建一个批注对象.
    var comment = mxOcx.NewEntity("IMxDrawComment");
    comment.Text = sText;
    comment.TextHeight = dTextHeight;
    comment.EdgeNumber = iEdgeNumber;
    comment.ShapRadius = dShapRadius;
    comment.basePoint = basePoint;
    comment.Position = curPt;
    comment.BoundingBoxType = 5;
    comment.ArrowType = 2;
    comment.ShapRadius = 40;
    var points = mxOcx.NewComObject("IMxDrawPoints");
    //向点数组中增加一个点坐标
    points.Add2(frstPt);
    points.Add2(basePoint);
    //标注框坐标数据
    comment.Bounding = points;
    var tmpp = mxOcx.NewResbuf();
    tmpp.AddLong(1);
    comment.SetProp("isAlwaysShowLineWeight", tmpp);
    //线重
    comment.Lineweight = 25;
    //实体的CAD颜色索引值属性
    comment.colorIndex = 1;
    // 设置文字样式。
    pWorldDraw.TextStyle = "MyCommentFont";
    // 动态绘制.
    pWorldDraw.DrawEntity(comment);
}


动态绘制文字:


function DoCloudCircleComment() {
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取第一点";
    if (getPt.go() != 1) {
        return;
    }
    var frstPt = getPt.value();
    if (frstPt == null)
        return;
    var getPt2 = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt2.message = "指定第二个点";
    var spDrawData = getPt2.InitUserDraw("DrawCircle");
    spDrawData.SetPoint("pt1", frstPt);
    if (getPt2.go() != 1) {
        return;
    }
    var secondPt = getPt2.value();
    if (secondPt == null)
        return;
    var param = mxOcx.NewResbuf();
    param.AddString("");
    param.AddDouble(100);
    var ret = mxOcx.CallEx("Mx_ShowMTextDialog", param);
    if (ret.AtString(0) != "Ok") {
        return;
    }
    var txt = ret.AtString(1);
    var txtH = ret.AtDouble(2);
    var txtColorIndex = ret.AtLong(3);
    // 加入换行操作符\\P
    //txt = txt + "\\PTEST";
    // 创建一个文字样式,用于批注文字字体.
    mxOcx.AddTextStyle2("MyCommentFont", "黑体", 0.7);
    // 创建一个与用户交互取点的对象。
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getSecondPt.message = "输入标注位置点";
    getSecondPt.basePoint = secondPt;
    getSecondPt.setUseBasePt(false);
    spDrawData = getSecondPt.InitUserDraw("DrawCloudComment");
    // 设置动态绘制参数.
    spDrawData.SetPoint("frstPt", frstPt);
    spDrawData.SetPoint("BasePoint", secondPt);
    spDrawData.SetString("Text", txt);
    spDrawData.SetDouble("TextHeight", txtH);
    spDrawData.SetLong("EdgeNumber", 2);
    spDrawData.SetDouble("ShapRadius", 1);
    // 开始取第二个点。
    if (getSecondPt.go() != 1)
        return;
    var ret = spDrawData.Draw();
    // 设置绘制的批注文字样式。
    var ent = ret.AtObject(0);
    ent.colorIndex = 1;
}
绘制块引用对象

主要用到函数说明:


_DMxDrawX::DrawBlockReference


绘制块引用对象。详细说明如下:


参数说明

DOUBLE dPosX

插入点的X坐标

DOUBLE dPosY

插入点的Y坐标

BSTR pszBlkName

图块名

DOUBLE dScale

图块缩放比例

DOUBLE dAng

图块的旋转角度


js中实现代码说明:


动态拖放时的绘制事件:


function DoDynWorldDrawFun(x,y,pWorldDraw,pData)
{
    var sGuid = pData.Guid;
   mxOcx.SetEventRet(0);
    if(sGuid == "TestDynDraw")
    {
        //动态插入图块
        // 与用户交互到在图上提取一个点
        var firstPt =  pData.GetPoint("pt1");
        if(firstPt == null)
            return;
        //与用户交互,从命令中取字符串
        var sBlkName =  pData.GetString("BlkName");
        var secondPt = mxOcx.NewPoint();
        secondPt.x = x;
        secondPt.y = y;
        //计算this点减去pPoint,得到的向量
        var vec = firstPt.SumVector(secondPt);
        //返回向量顺时针转到与X轴的角度.[0,2PI)
        var dAng = vec.Angle();
        //绘制块引用对象
        //参数一为插入点的X坐标;参数二为插入点的Y坐标;
        //参数三为图块名;参数四为图块缩放比例;参数五为图块的旋转角度
        pWorldDraw.DrawBlockReference(firstPt.x,firstPt.y,sBlkName,1.0,dAng * 180.0 / 3.14159265 + 90.0);
        //设置自定义事件的返回值
        mxOcx.SetEventRet(1);
    }
    else if (sGuid == "TestDynDraw1") {
        var sBlkName = pData.GetString("BlkName");
        //绘制块引用对象
        pWorldDraw.DrawBlockReference(x, y, sBlkName, 1.0, 0.0);
    }

}


动态插入图块:


function DynInsert() {
    var sBlkName = "Tree";
    //用户需要出入图块的路径   控件程序在磁盘的文件路径
    var sBlkFile = mxOcx.GetOcxAppPath() + "\\Blk\\树.dwg";
    //向控件数据库中插入一个图块,不用它插入匿名块
    mxOcx.InsertBlock(sBlkFile, "Tree");
    //新建一个COM组件对象
    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取插入点";
    //初始动态绘制
    var spDrawData1 = getPt.InitUserDraw("TestDynDraw1");
    //设置string类型的属性
   spDrawData1.SetString("BlkName","Tree");
    if (getPt.go() != 1) {
        return;
    }
    var frstPt = getPt.value();
    if (frstPt == null) {
        return;
    }
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    var spDrawData = getSecondPt.InitUserDraw("TestDynDraw");
    getSecondPt.message = "点取旋转角度";
    //得到点时的拖放基点
    getSecondPt.basePoint = frstPt;
    //设置是否启用拖放基点   true:使用,false:不使用
    getSecondPt.setUseBasePt(true);
    //设置point类型的属性
    spDrawData.SetPoint("pt1", frstPt);
    //设置string类型的属性
    spDrawData.SetString("BlkName", "Tree");
    if (getSecondPt.go() != 1) {
        return;
    }
    //把实体绘制到图上。一般用于动态拖放时,在拖放结束时,绘制到图上
    var ret = spDrawData.Draw();
    // 给属性块写文字.
    var blkRef = ret.AtObject(0);
    if (blkRef != null)
    {
          var param = mxOcx.NewResbuf();
         blkRef.SetProp("createAttribute",param);
    }
}


效果展示:


用户可以通过点击插入图片按钮,将在js代码中设置的图片插入到CAD控件视区得任何位置。如下图所示:



绘制自定义实体

js中实现代码说明:


自定义实体绘制函数:


function ExplodeFun(pCustomEntity, pWorldDraw, txt) {
    var mxOcx = document.getElementById("MxDrawXCtrl");
    var sGuid = pCustomEntity.Guid;
    if (sGuid == "TestMxCustomEntity") {
        if (!pCustomEntity.IsHave("ept"))
            return;
        var stp = pCustomEntity.GetPoint("spt");
        if (stp == null)
            return;
        var ept = pCustomEntity.GetPoint("ept");
        if (ept == null)
            return;
        var mxUtility = mxOcx.NewUtility();
        var vec = ept.SumVector(stp);
        vec.Mult(0.5);
        var midPt = mxOcx.NewPoint();
        midPt.x = stp.x;
        midPt.y = stp.y;
        midPt.Add(vec);
        var dAng = vec.Angle();
        //计算一个标注角度,使用文字对象始终头朝上
        dAng = mxUtility.GetDimAngle(dAng);
        var dDis = 0.0;
        dDis = stp.DistanceTo(ept);
        var sTxt = "L=" + Number(dDis, '#.##');
        dAng = dAng * 180.0 / 3.14159265;
        vec.RotateByXyPlan(3.14159265 / 2.0);
        vec.Normalize();
        vec.Mult(10);
        stp.Add(vec);
        ept.Add(vec);
        pWorldDraw.DrawLine(stp.x, stp.y, ept.x, ept.y);
        vec.Mult(2);
        stp.Sum(vec);
        ept.Sum(vec);
        pWorldDraw.DrawLine(stp.x, stp.y, ept.x, ept.y);
        pWorldDraw.SetColorIndex(1);
        pWorldDraw.DrawText(midPt.x, midPt.y, sTxt, 5, dAng,
            1, 2);
        mxOcx.SetEventRet(1);

    }
}


动态绘制文字:


function InsertCustomEntity() {

    var getPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getPt.message = "点取第一点";
    if (getPt.go() != 1)
        return;
    var frstPt = getPt.value();
    if (frstPt == null)
        return;
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getSecondPt.message = "点取第二点";
    getSecondPt.basePoint = frstPt;
    getSecondPt.setUseBasePt(true);
    if (getSecondPt.go() != 1)
        return;
    var secondPt = getSecondPt.value();
    if (secondPt == null)
        return;
    var ent = mxOcx.DrawCustomEntity("TestMxCustomEntity", "");
    ent.SetPoint("spt", frstPt);
    ent.SetPoint("ept", secondPt);
};


返回自定义实体夹点:


function GetGripPointsFun(pCustomEntity) {
    var sGuid = pCustomEntity.Guid;
    if (sGuid == "TestMxCustomEntity1") {
        if (!pCustomEntity.IsHave("First"))
            return;
        var stp = pCustomEntity.GetPoint("First");
        var ept = pCustomEntity.GetPoint("BasePoint");
        var dimpt = pCustomEntity.GetPoint("DimPoint");
        var ret = mxOcx.NewResbuf();
        ret.AddPoint(stp);
        ret.AddPoint(ept);
        ret.AddPoint(dimpt);
        mxOcx.SetEventRetEx(ret);
    }
    if (sGuid == "TestMxCustomEntity") {
        if (!pCustomEntity.IsHave("ept"))
            return;

        var stp = pCustomEntity.GetPoint("spt");
        if (stp == null)
            return;

        var ept = pCustomEntity.GetPoint("ept");
        if (ept == null)
            return;

        var ret = mxOcx.NewResbuf();

        ret.AddPoint(stp);
        ret.AddPoint(ept);

        mxOcx.SetEventRetEx(ret);
    }
}


移动自定义实体夹点:


function MoveGripPointsFun(pCustomEntity, lGridIndex, dOffsetX, dOffsetY) {

    var sGuid = pCustomEntity.Guid;
    if (sGuid == "TestMxCustomEntity1") {
        if (!pCustomEntity.IsHave("First"))
            return;
        var stp = pCustomEntity.GetPoint("First");
        var ept = pCustomEntity.GetPoint("BasePoint");
        var dimpt = pCustomEntity.GetPoint("DimPoint");
        if (lGridIndex == 0) {
            stp.x = stp.x + dOffsetX;
            stp.y = stp.y + dOffsetY;
            pCustomEntity.SetPoint("First", stp);
        }
        else if (lGridIndex == 1)
        {
            ept.x = ept.x + dOffsetX;
            ept.y = ept.y + dOffsetY;
            pCustomEntity.SetPoint("BasePoint", ept);
        }
        else
        {
            dimpt.x = dimpt.x + dOffsetX;
            dimpt.y = dimpt.y + dOffsetY;
            pCustomEntity.SetPoint("DimPoint", dimpt);
        }
        mxOcx.SetEventRet(1);
    }
    if (sGuid == "TestMxCustomEntity") {
        if (!pCustomEntity.IsHave("ept"))
            return;

        var stp = pCustomEntity.GetPoint("spt");
        if (stp == null)
            return;

        var ept = pCustomEntity.GetPoint("ept");
        if (ept == null)
            return;


        if (lGridIndex == 0) {
            stp.x = stp.x + dOffsetX;
            stp.y = stp.y + dOffsetY;
            pCustomEntity.SetPoint("spt", stp);
        }
        else {
            ept.x = ept.x + dOffsetX;
            ept.y = ept.y + dOffsetY;
            pCustomEntity.SetPoint("ept", ept);
        }

        mxOcx.SetEventRet(1);
    }
}
绘制mcdbsolid对象

主要用到函数说明:


_DMxDrawX::DrawSolid


绘McDbSolid对象。详细说明如下:


参数说明

DOUBLE dX1

第一个点X

DOUBLE dY1

第一个点Y

DOUBLE dX2

第二个点X

DOUBLE dY2

第二个点Y

DOUBLE dX3

第三个点X

DOUBLE dY3

第三个点Y

DOUBLE dX4

第四个点X

DOUBLE dY4

第四个点Y


js中实现代码说明:


动态拖放时的绘制事件:


function DynWorldDrawMcDbSolid( x,y, pWorldDraw,pData) {
	var mxOcx = document.getElementById("MxDrawXCtrl");
	var curPt =  mxOcx.NewPoint();
	curPt.x =x;
	curPt.y = y;
	//与用户交互在图面上提取一个点
	var vFirstPt = pData.GetPoint("vFirstPt");
	var vSecondPt = pData.GetPoint("vSecondPt");
	var vThirdPt = pData.GetPoint("vThirdPt");
	pWorldDraw.DrawSolid(vFirstPt.x, vFirstPt.y,vSecondPt.x, vSecondPt.y, vThirdPt.x, vThirdPt.y,  curPt.x, curPt.y);
}


动态绘制mcdbsolid对象:


function DrawSolid () {
    // 创建一个与用户交互取点的对象。
    var point1 = mxOcx.GetPoint(false,0,0,"点取第一点:");
    if(point1 == null)
    {
        return;
    }
    var getSecondPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getSecondPt.message = "点取第二点";
    getSecondPt.basePoint = point1;
    //开启皮筋效果
    getSecondPt.setUseBasePt(true);
    // 开始点第二点。
    if (getSecondPt.go() != 1)
        return;
    var getThirdPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getThirdPt.message = "点取第三点";
    getThirdPt.basePoint = getSecondPt.value();
    //开启皮筋效果
    getThirdPt.setUseBasePt(true);
    // 开始第三点。
    if (getThirdPt.go() != 1)
        return;
    var getFourthPt = mxOcx.NewComObject("IMxDrawUiPrPoint");
    getFourthPt.message = "点取第四点";
    var spDrawData = getFourthPt.InitUserDraw("TestDynDrawMcDbSolid");
    spDrawData.SetPoint("vFirstPt", point1);
    spDrawData.SetPoint("vSecondPt", getSecondPt.value());
    spDrawData.SetPoint("vThirdPt", getThirdPt.value());
    getFourthPt.basePoint = getThirdPt.value();
    //不开启皮筋效果
    getFourthPt.setUseBasePt(false);
    //调用
    // 开始第四点。
    if (getFourthPt.go() != 1)
        return;
    var ret = spDrawData.Draw();
}


效果展示:


用户可以通过点击绘mcdbsolid对象按钮,在CAD控件视区分别点取四个点,绘制mcdbsolid对象。如下图所示:



在网页中引用DWG控件,交互绘图,和响应鼠标点击对象的方法

在网页中引用DWG控件,交互绘图,和响应鼠标点击对象的方法。下面帮助的完整例子,在控件安装目录的 Sample\Ie\iedemo.htm 中。


主要用到函数说明:


ImplementCommandEventFun


控件的命令事件函数,与用户交互的操作,需要放到命令事件函数内实现,这样控件才能保证正常的Windows 消息循环被处理。


ImplementMouseEventFun


控件的鼠标事件函数,可以用JS程序里,响应鼠标事件,详细说明如下:


参数说明

LONG lType

事件类型,1鼠标移动,2是鼠标左键按下,3是鼠标右键按下,4是鼠标左键双击 5是鼠标左键释放 6是鼠标右键释放 7是鼠标中键按下 8是鼠标中键释放 9是鼠标中键双击 10是鼠标中键滚动

DOUBLE dX

事件发生时的鼠标X坐标,文档坐标

DOUBLE dY

事件发生时的鼠标Y坐标,文档坐标

LONG* lRet

lRet 返回非0,消息将不在往下传递


DrawLine


用于在DWG图上绘制一条直线。详细说明如下:


参数说明

DOUBLE dX1

直线的开始点x坐标

DOUBLE dY1

直线的开始点y坐标

DOUBLE dX2

直线的结束点x坐标

DOUBLE dY2

直线的结束点y坐标


IMxDrawSelectionSet::SelectAtPoint2


返回一点坐标下面的实体对象,可以设置过滤条件,返回某层,某类型等属性的对象。


js中实现代码说明:


设置命令事件回调函数:


 document.getElementById("MxDrawXCtrl").ImplementCommandEventFun = DoCommandEventFunc;


设置鼠标事件回调函数:


 document.getElementById("MxDrawXCtrl").ImplementMouseEventFun = MouseEvent;


该事件将会被,网页中的myclick按钮点击触发,如下:


 function myclick()
{
document.getElementById("MxDrawXCtrl").DoCommand(1);
}


下面是绘制直线代码:


 function DoCommandEventFunc(iCmd)
{
    // 命令事件ID.
    if (iCmd == 1)
   {
    var mxOcx = document.all.item("MxDrawXCtrl");
    mxOcx.focus();
    var point1 = mxOcx.GetPoint(false,0,0,"\n 点取开始点:");
       if(point1 == null)
       {
	   return;
	 }
	var point2 = mxOcx.GetPoint(false,100,100,"\n 点取结束点:");
	if(point1 == null)
       {
	   return;
	}
    // 绘制一条直线.
    mxOcx.DrawLine(point1.x,point1.y,point2.x,point2.y);
		}
}


在鼠标事件中得到鼠标点击的对象:


function MouseEvent(dX,dY,lType)
{
    var mxOcx = document.getElementById("MxDrawXCtrl");
    if (lType == 4)
    {
    // 鼠标左键双击.
    // 构建选择集,找到鼠标左建双击下的实体。
    var ss =mxOcx.newSelectionSet();
    var filter =mxOcx.newResbuf();
    filter.AddStringEx("LINE",5020);
    var point =mxOcx.newPoint();
    point.x = dX;
    point.y = dY;
    ss.SelectAtPoint(point, filter);
    if (ss.Count > 0)
    {
        var ent = ss.Item(0);
        alert("点击了" + ent.ObjectName + "对象");
    }
    lRet = 1;
    // 取消后面的命令。
    mxOcx.SendStringToExecute("");
    }
}
