下载控件安装包注册控件新建一个工程打开文件绘制直线
下载控件安装包

点击此处下载CAD控件安装包。点击此处下载演示实例



注册控件

注册CAD控件之前请先退出杀毒软件(如360杀毒软件),双击运行CopyReleaseFile.bat和CopyReleaseFileX64.bat获取批处理文件,并以管理员身份运行 RegistMxDrawX.exe 实现批注册或以管理员方式运行控件 \Bin\vc100\RegistMxDrawX.exe

新建一个工程

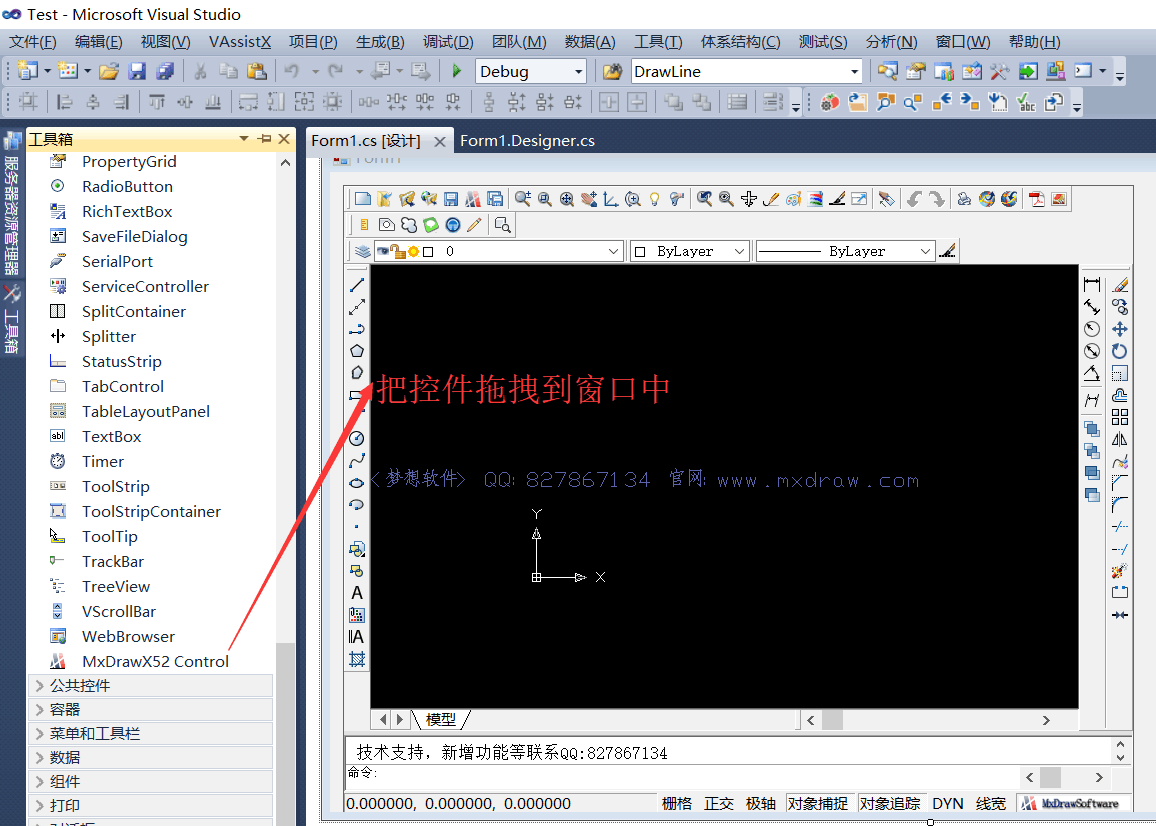

1、运行Visual Studio,选择Visual C#,使用Windows 窗体应用 (.NET Framework) 新建一个工程WindowsFormsApp1。在工具箱中找到MxDrawX52 Control勾选并确定,将MxDrawX52 Control拖放至WinForm窗口,此时 WindowsFormsApp1\WindowsFormsApp1\obj\Debug路径下会多出两个文件(AxInterop.MxDrawXLib.dll和Interop.MxDrawXLib.dll)。










3、新建一个WPF工程WpfApp1,把AxInterop.MxDrawXLib.dll、Interop.MxDrawXLib.dll和MxDrawX.ocx(64位系统复制MxDraw52\Bin\vc100x64d\MxDrawX.ocx;32位系统复制MxDraw52\Bin\vc100d\MxDrawX.ocx)分别复制到新建的WPF工程的WpfApp1\WpfApp1\bin\Debug和WpfApp1\WpfApp1\obj\Debug路径下。






右键添加引用,浏览引用WpfApp1\WpfApp1\bin\Debug路径下的AxInterop.MxDrawXLib.dll、Interop.MxDrawXLib.dll;




在.net下分别添加引用WindowsFormsIntegration和System.Windows.Forms。




Wpf工程添加如下四个引用:




在工具箱中找到MxDrawX52 Control勾选并确定。




完成以上操作之后,工具箱空白处右键选择全部显示常规一栏会出现MxDrawX52Control,如下所示:




添加程序集引用:


using MxDrawXLib;


实例化对象:


// 创建控件对象
AxMxDrawXLib.AxMxDrawX axMxDrawX = new AxMxDrawXLib.AxMxDrawX();

public MainWindow()
{
    InitializeComponent();
    //开始初始化控件对象
    ((System.ComponentModel.ISupportInitialize)axMxDrawX).BeginInit();
    // 创建 host 对象
    System.Windows.Forms.Integration.WindowsFormsHost host = new System.Windows.Forms.Integration.WindowsFormsHost() { Child = axMxDrawX };
    // 结束初始化
    ((System.ComponentModel.ISupportInitialize)axMxDrawX).EndInit();
    // 将对象加入到面板中
    mxdraw.Children.Add(host);// mxdraw为Window/Grid名称(name属性)
    axMxDrawX.ImplementCommandEvent += new AxMxDrawXLib._DMxDrawXEvents_ImplementCommandEventEventHandler(this.axMxDrawX_ImplementCommandEvent);
}


在这里以打开文件和画直线为例,打开文件实现代码如下:

打开文件
// 打开文件.
Microsoft.Win32.OpenFileDialog ofd = new Microsoft.Win32.OpenFileDialog();
ofd.Filter = "dwg 文件(*.dwg)|*.dwg";
if (ofd.ShowDialog() == true)
{
    axMxDrawX.OpenDwgFile(ofd.FileName);
}
axMxDrawX.ZoomAll();


效果如下所示:



绘制直线

绘制直线实现代码如下:


 //绘制直线
private void Drawline()
{
    MxDrawUtility mxUtility = new MxDrawUtility();

    MxDrawPoint point = (MxDrawPoint)(mxUtility.GetPoint(null, "点取第一点:"));

    if (point == null)
    {
        MessageBox.Show("用户取消..");
        return;
    }

    MxDrawPoint point2 = (MxDrawPoint)(mxUtility.GetPoint(point, "点取第二点:"));

    if (point2 == null)
    {
        MessageBox.Show("用户取消..");
        return;
    }
    axMxDrawX.DrawLine(point.x, point.y, point2.x, point2.y);
}

private void Button_Click_1(object sender, RoutedEventArgs e)
{
    axMxDrawX.DoCommand(1);
}

private void axMxDrawX_ImplementCommandEvent(object sender, AxMxDrawXLib._DMxDrawXEvents_ImplementCommandEventEvent e)
{
    if (e.iCommandId == 1)
    {
        // 执行绘直线命令。
        Drawline();
    }
}


效果如下所示:
