简介

参数化绘图在CAD绘图中可以帮助我们极大缩短设计时间,用户可以按照设计意图控制绘图对象,即使对象发生了变化,具体的关系和测量数据仍将保持不变,能够对几何图形和标注进行控制,可以帮助用户应对耗时的修改工作。在此示例中绘制了直线、多段线、点、样条线、圆、圆弧、椭圆、椭圆弧等实体。点击此处下载演示实例

绘制直线

用户可以在CAD控件视区任意位置绘制直线。


主要用到函数说明:


_DMxDrawX::DrawLine


绘制一个直线。详细说明如下:


参数 说明

DOUBLE dX1

直线的开始点x坐标

DOUBLE dY1

直线的开始点y坐标

DOUBLE dX2

直线的结束点x坐标

DOUBLE dY2

直线的结束点y坐标


C#中实现代码说明:


private void Drawline()
{

    //把颜色改回黑白色
    axMxDrawX1.DrawCADColorIndex = 0;

    //把线型改成实线
    axMxDrawX1.LineType = "";

    //设置线宽4
    axMxDrawX1.LineWidth = 0;

    //创建一个图层,名为“LineLayer”
    axMxDrawX1.AddLayer("LineLayer");

    //绘制一个实线
    axMxDrawX1.DrawLine(0, 0, 100, 0);

    //绘制一个虚线
    //定义虚线数据,“MyLineType”是线型名,“6, -8”是虚线的一个单位定义,6是实线长,-8是空格长度。
    axMxDrawX1.AddLinetype("MyLinetype", "6, -8");

    //设计当前线型为“MyLineType”
    axMxDrawX1.LineType = "MyLineType";

    //绘制一个虚线
    axMxDrawX1.DrawLine(0, 30, 100, 30);

    //绘制一个斜虚线
    axMxDrawX1.DrawLine(200, 30, 300, 130);

    /*---------------------------------------------------------------------*/
    //修改线的颜色为16711680(蓝色),16711680转换成16精致是0xFF 00 00,其中FF是蓝色,00是绿色,第二个00是红色。
    axMxDrawX1.DrawCADColor = 16711680;

    //绘制一个蓝色的虚线
    axMxDrawX1.DrawLine(0, 60, 100, 60);

    //绘制一个蓝色的斜虚线
    axMxDrawX1.DrawLine(200, 60, 300, 160);


    /*--------------------------------------------------------------------*/
    //把线颜色改回黑色
    axMxDrawX1.DrawCADColor = 0;

    //线型改成实线
    axMxDrawX1.LineType = "";

    //设置线宽为4
    axMxDrawX1.LineWidth = 4;

    //绘制一个带宽度的直线
    axMxDrawX1.DrawLine(0, 90, 100, 90);

    //绘制一个带宽度的斜直线
    axMxDrawX1.DrawLine(200, 90, 300, 90);

    /*-------------------------------------------------------------------*/
    //绘制一个点划线虚线
    axMxDrawX1.AddLinetype("MyLinetype2", "10, -2, 3, -4");

    //把线型改成点划线
    axMxDrawX1.LineType = "MyLinetype2";

    //修改绘线的颜色为255(红色),255转成16进制是0x00 00,其中00是蓝色,第二个00是绿色,FF是红色。
    axMxDrawX1.DrawCADColor = 255;

    //绘制一个带宽度的红色点划线
    axMxDrawX1.DrawLine(0, 120, 100, 120);

    //绘制一个宽度红色点划斜线
    axMxDrawX1.DrawLine(200, 120, 300, 220);

    /*----------------------------------------------------------------*/
    //增加一个带有形的线型
    axMxDrawX1.AddTextStyle1("MyLineTextStyle", "txt.shx", "hztxt.shx", 1);
    axMxDrawX1.AddLinetypeEx("MyLineType3", "12.7, (\"T=MxDraw\", \"s=2.54\", \"L=-5.08\", \"R=0.0\",\"X=-2.54\",\"Y=-1.27\"), -10.08)", "MyLineTypeTextStyle");

    axMxDrawX1.LineType = "MyLineType3";

    axMxDrawX1.LineWidth = 0;

    //绘制一个带宽度的红色点划线
    axMxDrawX1.DrawLine(300, 120, 600, 120);

    //绘制一个带宽度红色点划斜线
    axMxDrawX1.DrawLine(400, 120, 600, 220);

    //把所有实体都放到当前显示视区
    axMxDrawX1.ZoomAll();

    //更新视区显示
    axMxDrawX1.UpdateDisplay();
}


效果展示:


通过点击绘制直线按钮,触发DrawLine()事件,CAD控件视区将显示在c#中设置好的直线。如下图所示:



绘制多线段

多段线又被称为多义线,表示一起画的都是连在一起的一个复合对象,可以是直线也可以是圆弧并且它们还可以加不同的宽度。


主要用到函数说明:


_DMxDrawX::PathLineTo


把路径下一个点移到指定位置。详细说明如下:


参数说明

DOUBLE dX

点的X坐标

DOUBLE dY

点的Y坐标


_DMxDrawX::DrawPathToPolyline


把路径变成一个Polyline。


C#中实现代码说明:


private void DrawPolyline()
{
    //Polyline 又称多义线,就是可以绘制多条首尾相连的线,也可以是圆弧相连,同是可以制定线的开始和结束宽
    //把颜色改回成黑白色
    axMxDrawX1.DrawCADColorIndex = 0;

    //把线型改成实线
    axMxDrawX1.LineType = "";

    //设置线宽 4
    axMxDrawX1.LineWidth = 4;

    //创建一个图层,名为"PolylineLayer"
    axMxDrawX1.AddLayer("PolylineLayer");

    //设置当前图层为"PolylineLayer"
    axMxDrawX1.LayerName = ("PolylineLayer");

    /*--------------------------------------------------*/
    //用Polyline显示绘制矩形框

    //定义下一个路径的开始点
    axMxDrawX1.PathMoveTo(0, 300);

    //路径的下一个点
    axMxDrawX1.PathLineTo(100, 300);

    //路径的下一个点
    axMxDrawX1.PathLineTo(100, 400);

    //路径的下一个点
    axMxDrawX1.PathLineTo(0, 400);

    //把路径设置成闭合
    axMxDrawX1.PathMakeClosed();

    //把路径闭合,生成一个举行框
    axMxDrawX1.DrawPathToPolyline();

    /*--------------------------------------------------*/
    //绘制一个有宽度,带线型的矩形框
    //定义一个路径的开始点
    axMxDrawX1.PathMoveTo(200, 300);

    //路径的下一个点
    axMxDrawX1.PathLineTo(300, 300);

    //路径的下一个点
    axMxDrawX1.PathLineTo(300, 400);

    //路径的下一个点
    axMxDrawX1.PathLineTo(200, 400);

    axMxDrawX1.AddLinetype("MyLineType3", "30, -10");

    axMxDrawX1.LineType = "MyLineType3";

    axMxDrawX1.DrawCADColorIndex = 255;

    axMxDrawX1.LineWidth = 5;

    //把路径设置成闭合
    axMxDrawX1.PathMakeClosed();
    //把路径闭合,生成一个举行框
    axMxDrawX1.DrawPathToPolyline();

    /*--------------------------------------------------*/
    //绘制一个有宽度的矩形框
    //定义路径的开始点
    axMxDrawX1.PathMoveTo(400, 300);
    //定义路径的下一个点
    axMxDrawX1.PathLineTo(500, 300);
    //定义路径的下一个点
    axMxDrawX1.PathLineTo(500, 400);
    //定义路径的下一个点
    axMxDrawX1.PathLineTo(400, 400);
    //把路径设置成闭合
    axMxDrawX1.PathMakeClosed();
    //修改颜色
    axMxDrawX1.DrawCADColor = 65280;
    //把线型设置成实线
    axMxDrawX1.LineType = "";
    //设置线宽
    axMxDrawX1.LineWidth = 4;
    //把闭合路径设置成一个矩形框
    axMxDrawX1.DrawPathToPolyline();

    /*--------------------------------------------------*/
    //绘制一个有宽度的,不闭合的矩形框
    //定义一个路径的起始点
    axMxDrawX1.PathMoveTo(600, 300);
    //定义下一个点
    axMxDrawX1.PathLineTo(700, 300);
    //定义下一个点
    axMxDrawX1.PathLineTo(700, 400);
    //定义下一个点
    axMxDrawX1.PathLineTo(600, 400);
    //设置线的颜色
    axMxDrawX1.DrawCADColor = 255;
    //设置线型为实线
    axMxDrawX1.LineType = "";
    //设置线宽10
    axMxDrawX1.LineWidth = 10;
    //把闭合路径设置成一个矩形框
    axMxDrawX1.DrawPathToPolyline();
    /*--------------------------------------------------*/
    //绘制一个有宽度的三角形
    //定义路径的起始点
    axMxDrawX1.PathMoveTo(800, 300);
    //定义下一个点
    axMxDrawX1.PathLineTo(900, 300);
    //定义下一个点
    axMxDrawX1.PathLineTo(900, 400);
    //闭合路径
    axMxDrawX1.PathMakeClosed();
    //设置线的颜色
    axMxDrawX1.DrawCADColor = 62580;
    //设置线型为实线
    axMxDrawX1.LineType = "";
    //设置线宽10
    axMxDrawX1.LineWidth = 5;
    //闭合路径,把闭合路径设置成一个三角形
    axMxDrawX1.DrawPathToPolyline();
    /*--------------------------------------------------*/
    //绘制一个箭头
    axMxDrawX1.PathMoveToEx(1000, 300, 10, 10, 0);
    //设置路径下一点
    axMxDrawX1.PathLineToEx(1000, 500, 30, 0, 0);
    //设置路径下一点
    axMxDrawX1.PathLineTo(1000, 530);
    //闭合路径,把闭合路径设置成一个箭头
    axMxDrawX1.DrawPathToPolyline();

    /*--------------------------------------------------*/
    //绘制一个虚线箭头
    axMxDrawX1.PathMoveToEx(1100, 300, 10, 10, 0);
    //设置路径下一点
    axMxDrawX1.PathLineToEx(1100, 500, 30, 0, 0);
    //设置路径下一点
    axMxDrawX1.PathLineTo(1100, 580);
    //设置线型为实线“MyLineType3”
    axMxDrawX1.LineType = "MyLineType3";
    //闭合路径,把闭合路径设置成一个虚线箭头
    axMxDrawX1.DrawPathToPolyline();

    /*--------------------------------------------------*/
    //绘制一个圆弧箭头
    axMxDrawX1.PathMoveToEx(1200, 300, 10, 10, -0.34);
    //设置路径下一点
    axMxDrawX1.PathLineToEx(1200, 500, 30, 0, 0.34);
    //设置路径下一点
    axMxDrawX1.PathLineTo(1200, 600);
    //设置线的颜色
    axMxDrawX1.DrawCADColor = 255;
    //设置线型为实线“MyLineType3”
    axMxDrawX1.LineType = "MyLineType3";
    //闭合路径,把闭合路径设置成一个圆弧箭头
    axMxDrawX1.DrawPathToPolyline();

    //把所有实体都放到当前显示视区
    axMxDrawX1.ZoomAll();

    //更新视区显示
    axMxDrawX1.UpdateDisplay();
}


效果展示:


通过点击绘制多段线按钮,触发DrawPolyline()事件,则用户可以在CAD控件视区绘制所需的多段线。如下图所示:



绘制点

点在CAD中的作用除了可以分割对象外,还能测量对象,点不仅表示一个小的实体,而且通过点作为绘图的参考标记。


pdmode是一个控制point的形式的系统变量,当pdmode=0时是可见的一个点,当pdmode=1时是一个不可见的点,但仍存在。pdmode=2时是一个十字,pdmode=3时是一个叉子,将值指定为 32、64 或 96,除了绘制通过点的图形外,还可以选择在点的周围绘制形。PDSIZE是设置点对象的显示大小。正的PDSIZE值指定点图形的绝对尺寸。负值将解释为视口大小的百分比。重生成图形时将重新计算所有点的尺寸。


主要用到函数说明:


_DMxDrawX::DrawPoint


绘制一个点。详细说明如下:


参数说明

OUBLE dX

点的X坐标

DOUBLE dY

点的Y坐标


C#中实现代码说明:


private void DrawPoint()
{
    //清空当前显示内容
    axMxDrawX1.NewFile();
    //把颜色改回黑白色
    axMxDrawX1.DrawCADColorIndex = 0;
    // 设置点样式,具体的值,可以看autocad帮助
    //pdmode是一个控制point的形式的系统变量,当pdmode=0时是可见的一个点,
    // 当pdmode=1时是一个不可见的点,但仍存在。pdmode=2时是一个十字,pdmode=3时是一个叉子
    //将值指定为 32、64 或 96,除了绘制通过点的图形外,还可以选择在点的周围绘制形。
    axMxDrawX1.SetSysVarLong("PDMODE", 0);
    // 设置点大小,0.0表示它随屏幕
    axMxDrawX1.SetSysVarDouble("PDSIZE", 15.0);
    axMxDrawX1.DrawPoint(0, 50);
    //-----------------------------------------------------------------------------------------------
    axMxDrawX1.SetSysVarLong("PDMODE", 67);
    // 设置点大小,0.0表示它随屏幕
    axMxDrawX1.SetSysVarDouble("PDSIZE", 15.0);
    axMxDrawX1.DrawPoint(50, 50);
    //-----------------------------------------------------------------------------------------------
    axMxDrawX1.SetSysVarLong("PDMODE", 3);
    // 设置点大小,0.0表示它随屏幕
    axMxDrawX1.SetSysVarDouble("PDSIZE", 15.0);
    axMxDrawX1.DrawPoint(100, 50);
    //-----------------------------------------------------------------------------------------------
    axMxDrawX1.SetSysVarLong("PDMODE", 2);
    // 设置点大小,0.0表示它随屏幕
    axMxDrawX1.SetSysVarDouble("PDSIZE", 15.0);
    axMxDrawX1.DrawPoint(150, 50);
    axMxDrawX1.ZoomAll();
    axMxDrawX1.UpdateDisplay();
}


效果展示:

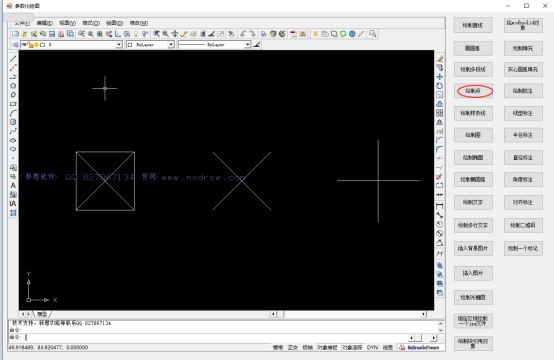

通过点击绘制点按钮,触发DrawPoint()事件,CAD控件视区将显示在C#中设置好的点。如下图所示:



绘制样条线

在CAD设计时,需要绘制样条线,用户可以设置样条线线重及颜色等属性。


主要用到函数说明:


_DMxDrawX::PathLineTo


把路径下一个点移到指定位置。详细说明如下:


参数说明

DOUBLE dX

点的X坐标

DOUBLE dY

点的Y坐标


_DMxDrawX::DrawPathToSpline


把路径变成一个样条线。


C#中实现代码说明:


private void DrawSpline()
{

    //把颜色改回黑白色
    axMxDrawX1.DrawCADColorIndex = 0;

    //把线型改成实线
    axMxDrawX1.LineType = "";

    //设置线宽 4
    axMxDrawX1.LineWidth = 0;

    //创建一个图层,名为"SplinelineLayer"
    axMxDrawX1.AddLayer("SplinelineLayer");

    //设置当前图层为"SplinelineLayer"
    axMxDrawX1.LayerName = "SplinelineLayer";


    //《---------------------------------------》
    //用绘制一个实线的样条线

    //定义一个路径的开始点
    axMxDrawX1.PathMoveTo(0, 1700);

    //路径的一下个点
    axMxDrawX1.PathLineTo(100, 1700);

    //路径的一下个点
    axMxDrawX1.PathLineTo(100, 1800);

    //路径的一下个点
    axMxDrawX1.PathLineTo(0, 1800);

    //把路径拟合成一个样线
    axMxDrawX1.DrawPathToSpline();



    //《---------------------------------------》
    //用绘制一个虚线的样条线
    axMxDrawX1.AddLinetype("MySplineType", "30,-10");

    axMxDrawX1.LineType = ("MySplineType");

    axMxDrawX1.DrawCADColor = 255;

    axMxDrawX1.LineWidth = 5;

    //定义一个路径的开始点
    axMxDrawX1.PathMoveTo(200, 1700);

    //路径的一下个点
    axMxDrawX1.PathLineTo(300, 1700);

    //路径的一下个点
    axMxDrawX1.PathLineTo(300, 1800);

    //路径的一下个点
    axMxDrawX1.PathLineTo(400, 1800);

    axMxDrawX1.DrawPathToSpline();

    axMxDrawX1.ZoomAll();

    axMxDrawX1.UpdateDisplay();
}


效果展示:


用户可以通过点击绘制样条线按钮,用户可以在CAD控件视区显示C#中设置好的样条线。如下图所示:



绘制圆

CAD绘制图像的过程中,画圆的情况是非常常见的,用户可以设置圆的圆心位置及半径属性。


主要用到函数说明:


_DMxDrawX::DrawCircle


绘制一个圆。详细说明如下:


参数说明

DOUBLE dCenterX

圆的中心X值

DOUBLE dCenterY

圆的中心Y值

DOUBLE dRadius

圆的半径


C#中实现代码说明:


private void DrawCircle()
{
    //清空当前显示内容
    axMxDrawX1.NewFile();

    //把颜色改回黑白色
    axMxDrawX1.DrawCADColorIndex = 0;

    //把线型改成实线
    axMxDrawX1.LineType = "";

    //设置线宽 4
    axMxDrawX1.LineWidth = 0;

    //创建一个图层,名为"CircleLayer"
    axMxDrawX1.AddLayer("CircleLayer");

    //设置当前图层为"CircleLayer"
    axMxDrawX1.LayerName = "CircleLayer";

    //《---------------------------------------》
    //绘制一个实线黑色的圆
    axMxDrawX1.DrawCircle(0, 800, 70);

    //《---------------------------------------》
    //绘制一个带颜色的圆
    axMxDrawX1.AddLinetype("CircleLineType", "");

    //设计当前线型为"CircleLineType"
    axMxDrawX1.LineType = ("CircleLineType");
    axMxDrawX1.DrawCADColor = 255;
    axMxDrawX1.DrawCircle(200, 800, 70);

    //《---------------------------------------》
    //绘制一个虚线线的圆
    axMxDrawX1.AddLinetype("CircleLineType", "30,-5,7,-7");

    //设计当前线型为"CircleLineType"
    axMxDrawX1.LineType = ("CircleLineType");

    axMxDrawX1.DrawCADColor = 255;

    axMxDrawX1.DrawCircle(400, 800, 70);

    //《---------------------------------------》
    //绘制一个带有宽度的圆
    axMxDrawX1.AddLinetype("CircleLineType", "30,-5,7,-7");

    //设计当前线型为"CircleLineType"
    axMxDrawX1.LineType = ("CircleLineType");

    axMxDrawX1.LineWidth = 40;

    axMxDrawX1.DrawCADColor = 255;

    axMxDrawX1.DrawCircle(600, 800, 70);

    //把所有的实体都放到当前显示视区
    axMxDrawX1.ZoomAll();

    //更新视区显示
    axMxDrawX1.UpdateDisplay();
}


效果展示:


通过点击绘制圆按钮,触发DrawCircle()事件,CAD控件视区将显示在C#中设置好的圆。如下图所示:



绘制圆弧

在CAD设计时,需要绘制圆弧,用户可以在图面点圆弧起点,圆弧上的一点和圆弧的终点,这样就绘制出圆弧。


主要用到函数说明:


_DMxDrawX::DrawArc2


由圆弧上的三点绘制一个圆弧。详细说明如下:


参数说明

DOUBLE dStartPointX

开始点X坐标

DOUBLE dStartPointY

开始点Y坐标

DOUBLE dMidPointX

圆弧上的一点X坐标

DOUBLE dMidPointY

圆弧上的一点Y坐标

DOUBLE dEndPointX

结束点X坐标

DOUBLE dEndPointY

结束点Y坐标


C#中实现代码说明:


private void DrawArc()
{
    //清空当前显示内容
    axMxDrawX1.NewFile();
    //把颜色改回黑白色
    axMxDrawX1.DrawCADColorIndex = 0;
    //把线型改成实线
    axMxDrawX1.LineType = "";
    //设置线宽 4
    axMxDrawX1.LineWidth = 0;
    //创建一个图层,名为"ArcLayer"
    axMxDrawX1.AddLayer("ArcLayer");
    //设置当前图层为"ArcLayer"
    axMxDrawX1.LayerName = ("ArcLayer");
    //------------------------------------------------------------------------------------------------------------
    //绘制一个实线黑色的圆弧
    axMxDrawX1.DrawArc1(0, 1000, 100, 30, 200);
    //--------------------------------------------------------------------------------------------------------------
    //绘制一个虚线线的圆弧
    axMxDrawX1.AddLinetype("ArcLineType", "30,-5,7,-7");
    //设计当前线型为"ArcLineType"
    axMxDrawX1.LineType = "ArcLineType";
    axMxDrawX1.DrawCADColor = 435322;
    axMxDrawX1.DrawArc1(300, 1000, 100, 30, 200);
    //---------------------------------------------------------------------------------------------------------------
    //绘制一个有宽度的虚线线的圆弧
    axMxDrawX1.LineWidth = 15;
    axMxDrawX1.DrawCADColor = 6335;
    axMxDrawX1.DrawArc1(600, 1000, 100, 30, 200);
    //-----------------------------------------------------------------------------------------------------------------
    //由圆弧上三个点绘制圆弧
    axMxDrawX1.DrawArc2(800, 1000, 900, 1200, 1000, 900);
    //---------------------------------------------------------------------------------------------------------------
    //由圆弧上的开始点,结束度和凸度会圆弧
    axMxDrawX1.LineType = "";
    axMxDrawX1.LineWidth = 40;
    axMxDrawX1.DrawCADColor = 65280;
    axMxDrawX1.DrawArc3(1200, 1000, 1400, 1000, 0.6);
    //把所有的实体都放到当前显示视区
    axMxDrawX1.ZoomAll();
    //更新视区显示
    axMxDrawX1.UpdateDisplay();
}


效果展示:


用户可以通过点击绘制圆弧按钮,在CAD控件视区绘制圆弧。如下图所示:



绘制椭圆

在CAD设计时,需要绘制椭圆,用户可以设置椭圆的基本属性。


主要用到函数说明:


_DMxDrawX::DrawEllipse


绘制椭圆。详细说明如下:


参数说明

DOUBLE dCenterX

椭圆的中心点X坐标

DOUBLE dCenterY

椭圆的中心点Y坐标

DOUBLE dMajorAxisX

椭圆的主轴向量X值

DOUBLE dMajorAxisY

椭圆的主轴向量Y值

DOUBLE dRadiusRatio

椭圆的副轴长度与主轴长度的比值


C#中实现代码说明:


 private void DrawEllipse()
{
    //清空当前显示内容
    axMxDrawX1.NewFile();
    //把颜色改回黑白色
    axMxDrawX1.DrawCADColorIndex = 0;
    //把线型改成实线
    axMxDrawX1.LineType = "";
    //设置线宽 4
    axMxDrawX1.LineWidth = 0;
    //创建一个图层,名为"LineLayer"
    axMxDrawX1.AddLayer("LineLayer");
    //设置当前图层为"LineLayer"
    axMxDrawX1.LayerName = "LineLayer";
    // 直接绘制一个椭圆
    axMxDrawX1.DrawEllipse(0, 1400, 100, 0, 0.7);
    //------------------------------------------------------------------------------------------------------------
    //绘制一个倾斜的椭圆
    axMxDrawX1.AddLinetype("MyEllipseType", "6,-10");
    //设计当前线型为"MyEllipseType"
    axMxDrawX1.LineType = ("MyEllipseType");
    axMxDrawX1.DrawCADColor = 16711680;
    axMxDrawX1.DrawEllipse(200, 1400, 80, 30, 0.5);
    //把所有的实体都放到当前显示视区
    axMxDrawX1.ZoomAll();
    //更新视区显示
    axMxDrawX1.UpdateDisplay();
}

效果展示:


用户可以通过点击绘制椭圆按钮,用户可以在CAD控件视区绘制椭圆。如下图所示:



绘制椭圆弧

在CAD设计时,需要绘制椭圆弧,用户可以设置椭圆弧基本属性。


主要用到函数说明:


_DMxDrawX::DrawEllipseArc


绘制椭圆弧。详细说明如下:


参数说明

DOUBLE dCenterX

椭圆的中心点X坐标

DOUBLE dCenterY

椭圆的中心点Y坐标

DOUBLE dMajorAxisX

椭圆的主轴向量X值

DOUBLE dMajorAxisY

椭圆的主轴向量Y值

DOUBLE dRadiusRatio

椭圆的副轴长度与主轴长度的比值

DOUBLE dStartAng

椭圆弧的开始角度

DOUBLE dEndAng

椭圆弧的结束角度


C#中实现代码说明:


private void DrawEllipseArc()
{
    //清空当前显示内容
    axMxDrawX1.NewFile();
    //把颜色改回黑白色
    axMxDrawX1.DrawCADColorIndex = 0;
    //把线型改成实线
    axMxDrawX1.LineType = "";
    //设置线宽 4
    axMxDrawX1.LineWidth = 0;
    //创建一个图层,名为"EllipseArcLayer"
    axMxDrawX1.AddLayer("EllipseArcLayer");
    //设置当前图层为"EllipseArcLayer"
    axMxDrawX1.LayerName = "EllipseArcLayer";
    //绘制椭圆弧
    //参数一为椭圆的中心点X坐标,参数二为椭圆的中心点Y坐标
    //参数三为椭圆的主轴向量X值,参数四为椭圆的主轴向量Y值
    //参数五为椭圆的副轴长度与主轴长度的比值
    //参数六为椭圆弧的开始角度,参数七为椭圆弧的结束角度
    axMxDrawX1.DrawEllipseArc(0, 1600, 80, 30, 0.4, 30, 200);
    //----------------------------------------------------------------------------------------------------------
    axMxDrawX1.AddLinetype("MyEllipseArcType", "6,-10");
    //设计当前线型为"MyEllipseArcType"
    axMxDrawX1.LineType = ("MyEllipseArcType");
    axMxDrawX1.DrawCADColor = 16711680;
    axMxDrawX1.DrawEllipseArc(200, 1600, -80, 30, 0.5, 60, 300);
    //把所有的实体都放到当前显示视区
    axMxDrawX1.ZoomAll();
    //更新视区显示
    axMxDrawX1.UpdateDisplay();
}


效果展示:


用户可以通过点击绘制椭圆弧按钮,在CAD控件视区的任何位置绘制椭圆弧。如下图所示:



绘制文字

在CAD设计时,需要绘制文字,用户可以设置设置绘制文字的高度等属性。


主要用到函数说明:


_DMxDrawX::DrawText


绘制一个单行文字。详细说明如下:


参数说明

DOUBLE dPosX

>文字的位置的X坐标

DOUBLE dPosY

文字的位置的Y坐标

BSTR pszText

文字内容字符串

DOUBLE dHeight

文字高度

DOUBLE dRotation

文字的旋转角度

SHORT horizontalMode

文字的水平对齐方式,0=kTextLeft,1=kTextCenter,2=kTextRight

SHORT verticalMode

文字的竖直对齐方式,1=kTextBottom,2=kTextVertMid,3=kTextTop


_DMxDrawX::AddTextStyle1


向数据库中增加一个文字样式。详细说明如下:


参数说明

BSTR pszName

文字样式名称

BSTR pszFileName

shx文件名

BSTR pszBigFontFileName

big shx文件名

DOUBLE dXScale

文字宽度缩放比例


C#中实现代码说明:


private void DrawText()
{
    //清空当前显示内容
    axMxDrawX1.NewFile();
    //把颜色改回黑白色
    axMxDrawX1.DrawCADColor = 0;
    //创建一个图层,名为"TextLayer"
    axMxDrawX1.AddLayer("TextLayer");
    //设置当前图层为"TextLayer"
    axMxDrawX1.LayerName = "TextLayer";
    //绘制一个单行文字
    //参数一为文字的位置的X坐标 ;参数二为文字的位置的Y坐标 ;参数三为文字内容字符串
    //参数四为文字高度;参数五为文字的旋转角度
    //参数六为文字的水平对齐方式,0=kTextLeft,1=kTextCenter,2=kTextRight
    //参数七文字的竖直对齐方式,1=kTextBottom,2=kTextVertMid,3=kTextTop
    //-------------------------------------------------------------------------------------------------
    //写一个文字,0,1是左对齐.
    axMxDrawX1.DrawCADColor = 65280;
    axMxDrawX1.DrawText(0, 1900, "梦想绘图控件3.0 www.mxdraw.com", 100, 0, 0, 1);
    //---------------------------------------------------------------------------------------------------
    //写一个文字,2,1是右下对齐.
    axMxDrawX1.DrawCADColor = 4556677;
    axMxDrawX1.DrawText(3000, 2100, "梦想绘图控件3.0 www.mxdraw.com", 100, -20, 2, 1);
    //--------------------------------------------------------------------------------------------------
    //按指定样式绘制文字
    axMxDrawX1.AddTextStyle1("MyTextStyle", "italicc.shx", "gbcbig.shx", 0.7);
    axMxDrawX1.TextStyle = "MyTextStyle";
    axMxDrawX1.DrawCADColor = 255;
    axMxDrawX1.DrawText(0, 3000, "梦想绘图控件3.0 www.mxdraw.com", 100, 0, 0, 1);
    //--------------------------------------------------------------------------------------------------
    //写一个TureType字体
    axMxDrawX1.AddTextStyle2("MyTrueTypeStyle", "黑体", 0.7);
    axMxDrawX1.TextStyle = "MyTrueTypeStyle";
    axMxDrawX1.DrawText(0, 3150, "梦想绘图控件3.0 www.mxdraw.com", 100, 0, 0, 1);
    axMxDrawX1.ZoomAll();
    axMxDrawX1.UpdateDisplay();
}


效果展示:


用户可以通过点击绘制文字按钮,CAD控件视区将显示在C#中设置好的文字。如下图所示:



绘制多行文字

在CAD设计时,需要绘制多行文字,用户可以设置设置绘制文字的高度等属性。


主要用到函数说明:


_DMxDrawX::DrawMText


绘制一个多行文字。详细说明如下:


参数说明

DOUBLE dPosX

多行文字位置的X坐标

DOUBLE dPosY

多行文字位置的Y坐标

BSTR pszContents

多行文字的内容

DOUBLE dHeight

多行文字的高度

DOUBLE dWidth

多行文字的显示宽度

DOUBLE dRotation

多行文字的旋转角度

SHORT iAttachment

多行文字的对齐方式

可以取值

enum AttachmentPoint { kTopLeft = 1, kTopCenter = 2, kTopRight = 3, kMiddleLeft = 4, kMiddleCenter = 5, kMiddleRight = 6, kBottomLeft = 7, kBottomCenter = 8, kBottomRight = 9,


_DMxDrawX::AddTextStyle2


向数据库中增加一个TrueType文字样式。详细说明如下:


参数说明

BSTR pszName

文字样式名称

BSTR pszTrueTypeFontName

TrueType字体名

DOUBLE dXScale

文字宽度缩放比例


C#中实现代码说明:


private void DrawMText()
{
    //清空当前显示内容
    axMxDrawX1.NewFile();
    //把颜色改回黑白色
    axMxDrawX1.DrawCADColor = 0;
    //绘制多行文字
    //参数一为多行文字位置的X坐标  ;参数二为多行文字位置的Y坐标  ;参数三为多行文字的内容
    //参数四为多行文字的高度 ;参数五为多行文字的显示宽度
    //参数六为多行文字的旋转角度
    //参数七为多行文字的对齐方式
    axMxDrawX1.DrawCADColor = 255;
    axMxDrawX1.DrawMText(100, 100, "cad绘图\\P梦想软件", 15, 500, 0.0, 7);
    axMxDrawX1.DrawCADColor = 16711680;
    axMxDrawX1.DrawMText(0, 0, "\\A2;平方方法 :m{\\H0.3x;\\S 2^;}", 15, 100, 0.0, 7);
    //按指定样式绘制文字
    axMxDrawX1.AddTextStyle1("MyTextStyle", "italicc.shx", "gbcbig.shx", 0.7);
    axMxDrawX1.TextStyle = "MyTextStyle";
    axMxDrawX1.DrawCADColor = 65280;
    axMxDrawX1.DrawMText(0, 50, "\\A2;平方方法 :m{\\H0.3x;\\S 2^;}", 15, 100, 0.0, 7);
    //--------------------------------------------------------------------------------------------------
    //写一个TureType字体
    axMxDrawX1.AddTextStyle2("MyTrueTypeStyle", "黑体", 0.7);
    axMxDrawX1.TextStyle = "MyTrueTypeStyle";
    axMxDrawX1.DrawCADColor = 4556677;
    axMxDrawX1.DrawMText(0, 100, "\\A2;平方方法 :m{\\H0.3x;\\S 2^;}", 15, 100, 0.0, 7);
    axMxDrawX1.ZoomAll();
    axMxDrawX1.UpdateDisplay();
}


效果展示:


用户可以通过点击绘制多行文字按钮,将在C#中设置好的多行文本插入到CAD控件视区。如下图所示:



插入背景图片

把图片作为背景图片可见但是不能编辑操作。


主要用到函数说明:


_DMxDrawX::DrawImageToBackground


绘光栅图到背景。详细说明如下:


参数说明

BSTR sFileName

光栅图文件.DWGBMPJPG文件路径

LONG lLeftUpX

栅图显示的在控件视区显示的左上角位置X,视区窗口坐标

LONG lLeftUpY

栅图显示的在控件视区显示的左上角位置Y,视区窗口坐标


C#中实现代码说明:


private void BackGroundImage()
{
    OpenFileDialog ofd = new OpenFileDialog();
    ofd.Filter = "jpg 文件(*.jgp)|*.jpg";

    if (ofd.ShowDialog() != DialogResult.OK)
    {
        return;
    }

    Image tmpImage = null;
    try
    {
        tmpImage = Image.FromFile(ofd.FileName);
    }
    catch (Exception exp)
    {
        MessageBox.Show(exp.Message);
        return;
    }

    if (tmpImage == null)
        return;

    // 图片文件的插入点。
    MxDrawPoint point = (MxDrawPoint)(axMxDrawX1.GetPoint(false, 0, 0, "\n 指定插入点:"));
    if (point == null)
        return;

    string sFilePath = ofd.FileName;
    string sFileName = sFilePath;

    axMxDrawX1.DrawImageToBackground(sFileName, 100, 100);
    MxDrawApplication app = new MxDrawApplication();
    app.ZoomAll();
}


效果展示:


通过点击插入背景图片按钮,触发BackGroundImage()事件,将在C#中设置好的图片插入到CAD控件视区中,背景图片可见不可操作。如下图所示:



插入图片

在设计绘图时,需要插入外部图片,可以设置图片的缩放比例、旋转角度、图片显示文件名等属性。


主要用到函数说明:


_DMxDrawX::DrawImageMark


绘图制一个图象标记对象。详细说明如下:


参数说明

DOUBLE dPosX

绘制位置,是图片的中心点X

DOUBLE dPosY

绘制位置,是图片的中心点y

DOUBLE dScale

缩放比例,如果输入负数时,表示图片随视区大小缩放,负数的决对值表示图片的高度,图片宽度自动计算

DOUBLE dAng

图片旋转角度

BSTR pszFileName

图片显示文件名

BSTR pszTwinkeImageFiles

闪烁时使用的ImageFile.,设置该文件后,调用MxDraw::TwinkeEnt后将交替闪烁显示。 可以同时设置多个闪烁文件,文件间用逗号隔开,比如: 1.jgp,2.jpg,3.jpg

VARIANT_BOOL isSaveData

图片数据,是否随图保存


C#中实现代码说明:


private void InsertImage()
{
    OpenFileDialog ofd = new OpenFileDialog();
    ofd.Filter = "jpg 文件(*.jgp)|*.jpg";

    if (ofd.ShowDialog() != DialogResult.OK)
    {
        return;
    }

    Image tmpImage = null;
    try
    {
        tmpImage = Image.FromFile(ofd.FileName);
    }
    catch (Exception exp)
    {
        MessageBox.Show(exp.Message);
        return;
    }

    if (tmpImage == null)
        return;

    double dW = tmpImage.Width;
    double dH = tmpImage.Height;
    tmpImage = null;

    // 图片文件的插入点。
    MxDrawPoint point = (MxDrawPoint)(axMxDrawX1.GetPoint(false, 0, 0, "\n 指定插入点:"));
    if (point == null)
        return;


    string sFilePath = ofd.FileName;
    string sFileName = sFilePath;


    MxDrawDatabase database = (MxDrawDatabase)(axMxDrawX1.GetDatabase());
    MxDrawDictionary dict = database.GetNamedObjectsDictionary();
    if (dict == null)
        return;

    MxDrawDictionary imageDict = (MxDrawDictionary)(dict.GetAt("ACAD_IMAGE_DICT", false));
    if (imageDict == null)
    {
        // 增加一个字典对象。
        imageDict = (MxDrawDictionary)(dict.AddObject("ACAD_IMAGE_DICT", "McDbDictionary"));
    }

    if (imageDict == null)
        return;

    MxDrawRasterImageDef imgedef = (MxDrawRasterImageDef)(imageDict.GetAt(sFileName, false));
    if (imgedef == null)
    {
        imgedef = (MxDrawRasterImageDef)(imageDict.AddObject(sFileName, "McDbRasterImageDef"));
        if (imgedef == null)
            return;
    }
    imgedef.SourceFileName = sFileName;

    MxDrawBlockTableRecord curSpace = database.CurrentSpace();
    MxDrawVector3d uCorner = new MxDrawVector3d();
    uCorner.x = dW;

    MxDrawVector3d vOnPlane = new MxDrawVector3d();
    vOnPlane.y = dH;

    curSpace.AddImage(point.x, point.y, uCorner.x, uCorner.y, vOnPlane.x, vOnPlane.y, imgedef.ObjectID);

    MxDrawApplication app = new MxDrawApplication();
    app.ZoomAll();
}
private void BackGroundImage()
{
    OpenFileDialog ofd = new OpenFileDialog();
    ofd.Filter = "jpg 文件(*.jgp)|*.jpg";

    if (ofd.ShowDialog() != DialogResult.OK)
    {
        return;
    }

    Image tmpImage = null;
    try
    {
        tmpImage = Image.FromFile(ofd.FileName);
    }
    catch (Exception exp)
    {
        MessageBox.Show(exp.Message);
        return;
    }

    if (tmpImage == null)
        return;

    // 图片文件的插入点。
    MxDrawPoint point = (MxDrawPoint)(axMxDrawX1.GetPoint(false, 0, 0, "\n 指定插入点:"));
    if (point == null)
        return;

    string sFilePath = ofd.FileName;
    string sFileName = sFilePath;

    axMxDrawX1.DrawImageToBackground(sFileName, 100, 100);
    MxDrawApplication app = new MxDrawApplication();
    app.ZoomAll();
}


效果展示:


用户可以通过点击插入图片按钮,将在C#代码中设置的图片插入到CAD控件视区得任何位置。如下图所示:



绘制光栅图形

在设计CAD绘图时,绘制光栅图形,可以设置其的缩放比例、旋转角度等属性。


主要用到函数说明:


_DMxDrawX::DrawImage


绘制光栅图形。详细说明如下:


参数说明

DOUBLE dPosX

插入点的X坐标

DOUBLE dPosY

插入点的Y坐标

DOUBLE dScale

光栅图形的缩放比例

DOUBLE dAng

旋转角度

BSTR pszFilePath

光栅图的文字路径,支持http://开头的网络路径


C#中实现代码说明:


private void DrawImage()
{
    OpenFileDialog ofd = new OpenFileDialog();
    ofd.Filter = "jpg 文件(*.jgp)|*.jpg";

    if (ofd.ShowDialog() != DialogResult.OK)
    {
        return;
    }
    Image tmpImage = null;
    try
    {
        tmpImage = Image.FromFile(ofd.FileName);
    }
    catch (Exception exp)
    {
        MessageBox.Show(exp.Message);
        return;
    }
    if (tmpImage == null)
        return;

    // 图片文件的插入点。
    MxDrawPoint point = (MxDrawPoint)(axMxDrawX1.GetPoint(false, 0, 0, "\n 指定插入点:"));
    if (point == null)
        return;

    string sFilePath = ofd.FileName;
    string sFileName = sFilePath;
    MxDrawRasterImage image = (MxDrawRasterImage)axMxDrawX1.ObjectIdToObject(axMxDrawX1.DrawImage(0, 0, 1.0, 0, sFileName));

    MxDrawPoint Origin;
    MxDrawVector3d uCorner;
    MxDrawVector3d vOnPlane;
    image.GetOrientation(out Origin, out uCorner, out vOnPlane);

    Double dW = uCorner.Length();
    Double dH = vOnPlane.Length();

    uCorner.Normalize();
    vOnPlane.Normalize();

    uCorner.Mult(100);

    vOnPlane.Mult(200);

    image.SetOrientation(Origin, uCorner, vOnPlane);
}


效果展示:


用户可以通过点击绘制光栅图形按钮,将在C#代码中设置的光栅图形插入到CAD控件视区得任何位置,也可以调整其缩放比例。如下图所示:

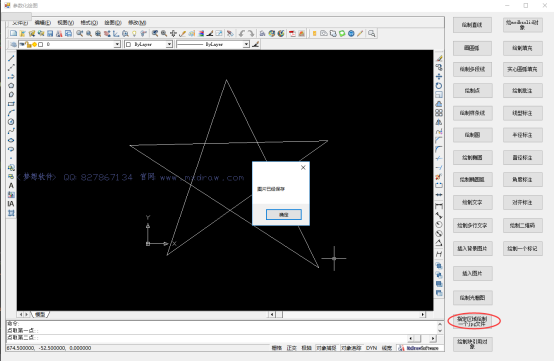

指定区域绘制一个JPG文件

主要用到函数说明:


_DMxDrawX::DrawToJpg


把指定区域的内容绘制一个jpg文件中。详细说明如下:


参数说明

BSTR sJpgFilePath

Jpg文件名

DOUBLE dLbx

输出范围的左下角坐标X,文档坐标系统

DOUBLE dLby

输出范围的左下角坐标Y,文档坐标系统

DOUBLE dRtx

输出范围的右上角坐标X,文档坐标系统

DOUBLE dRty

输出范围的右上角坐标Y,文档坐标系统

iWidth

位图宽度方向的像素,是-1并iHeight不是-1,由高度和文档高宽算出,否则取系统默认值:1000

iHeight

位图高度方向的像素,是-1并iWidth不是-1, 由高度和文档高宽算出,否则取系统默认值:1000

pBkColor

位图的背影色,如果为NULL,取黑色为背景色


C#中实现代码说明:


private void UserSaveJpg()
{
    MxDrawUtility mxUtility = new MxDrawUtility();

    MxDrawPoint point = (MxDrawPoint)(mxUtility.GetPoint(null, "点取第一点:"));

    if (point == null)
    {
        MessageBox.Show("用户取消..");
        return;
    }

    MxDrawPoint point2 = (MxDrawPoint)(mxUtility.GetPoint(point, "点取第二点:"));

    if (point2 == null)
    {
        MessageBox.Show("用户取消..");
        return;
    }

    axMxDrawX1.DrawToJpg("D:\\mxcad.jpg", point.x, point.y, point2.x, point2.y, 200, 200, 0);
    MessageBox.Show("图片已经保存");
}


效果展示:


用户可以通过点击指定区域绘制一个jpg文件按钮,选取用户需要的范围保存图片,成功后会弹出成功保存提示框。如下图所示:



绘制块引用对象

主要用到函数说明:


_DMxDrawX::DrawBlockReference


绘制块引用对象。详细说明如下:


参数说明

DOUBLE dPosX

插入点的X坐标

DOUBLE dPosY

插入点的Y坐标

BSTR pszBlkName

图块名

DOUBLE dScale

图块缩放比例

DOUBLE dAng

图块的旋转角度


C#中实现代码说明:


private void DynInsert()
{
    //把颜色改回黑白色
    axMxDrawX1.DrawCADColorIndex = 0;
    //创建一个图层,名为"BlockLayer"
    axMxDrawX1.AddLayer("BlockLayer");
    //设置当前图层为"BlockLayer"
    axMxDrawX1.LayerName = "BlockLayer";
    var sBlkName = "Tree";
    //用户需要出入图块的路径   控件程序在磁盘的文件路径
    var sBlkFile = axMxDrawX1.GetOcxAppPath() + "\\Blk\\树.dwg";
    //向控件数据库中插入一个图块,不用它插入匿名块
    axMxDrawX1.InsertBlock(sBlkFile, "Tree");
    //绘制块引用对象
    //参数一为插入点的X坐标;参数二为插入点的Y坐标;
    //参数三为图块名;参数四为图块缩放比例;参数五为图块的旋转角度
    axMxDrawX1.DrawBlockReference(0, 3600, "Tree", 1, 0);
    axMxDrawX1.ZoomAll();
    axMxDrawX1.UpdateDisplay();
}


效果展示:


用户可以通过点击绘制块引用对象按钮,将在C#代码中设置的图片插入到CAD控件视区。如下图所示:



绘mcdbsolid对象

C#中实现代码说明:


private void DrawSolid()
{
    //绘McDbSolid对象
    axMxDrawX1.AddLinetype("MLineType1", "");
    axMxDrawX1.LineType = "MLineType1";
    axMxDrawX1.DrawCADColor = 255;
    axMxDrawX1.DrawSolid(0, 50, 30, 50, 30, 40, 0, 40);
    axMxDrawX1.AddLinetype("MLineType2", "");
    axMxDrawX1.LineType = "MLineType2";
    axMxDrawX1.DrawCADColor = 65280;
    axMxDrawX1.DrawSolid(50, 60, 30, 60, 30, 80, 50, 80);
    axMxDrawX1.AddLinetype("MLineType3", "");
    axMxDrawX1.LineType = "MLineType3";
    axMxDrawX1.DrawCADColor = 65535;
    axMxDrawX1.DrawSolid(90, 20, 35, 20, 35, 40, 90, 40);
    axMxDrawX1.AddLinetype("MLineType4", "");
    axMxDrawX1.LineType = "MLineType4";
    axMxDrawX1.DrawCADColor = 16711680;
    axMxDrawX1.DrawSolid(150, 90, 100, 90, 100, 40, 150, 40);
}


效果展示:


用户可以通过点击绘mcdbsolid对象按钮,在CAD控件视区显示在C#中设置好的 mcdbsolid对象 。如下图所示:



绘制填充

填充是CAD图纸中不可或缺的对象,在机械设计行业,常常需要将零部件剖开,以表现其内部的细节,而这些被剖开的截面会用填充来表示;在工程设计行业,一些特殊的材料或地形,也会用填充来表示。


C#中实现代码说明:


private void DrawPathToHatch()
{
    axMxDrawX1.PathMoveTo(0, 30);
    //路径的一下个点
    axMxDrawX1.PathLineTo(100, 50);
    //路径的一下个点
    axMxDrawX1.PathLineTo(100, 30);
    //路径的一下个点
    axMxDrawX1.PathLineTo(0, 30);
    axMxDrawX1.AddLinetype("MLineType1", "");
    axMxDrawX1.LineType = "MLineType1";
    axMxDrawX1.DrawCADColor = 255;
    axMxDrawX1.DrawPathToHatch(1);
    //-----------------------------------------------------------------------------------------------
    axMxDrawX1.PathMoveTo(30, 70);
    //路径的一下个点
    axMxDrawX1.PathLineTo(200, 70);
    //路径的一下个点
    axMxDrawX1.PathLineTo(200, 120);
    //路径的一下个点
    axMxDrawX1.PathLineTo(30, 70);
    axMxDrawX1.AddLinetype("MLineType2", "");
    axMxDrawX1.LineType = "MLineType2";
    axMxDrawX1.DrawCADColor = 65280;
    axMxDrawX1.DrawPathToHatch(1);
    //-----------------------------------------------------------------------------------------------
    axMxDrawX1.PathMoveTo(110, 30);
    //路径的一下个点
    axMxDrawX1.PathLineTo(150, 60);
    //路径的一下个点
    axMxDrawX1.PathLineTo(150, 30);
    //路径的一下个点
    axMxDrawX1.PathLineTo(110, 30);
    axMxDrawX1.AddLinetype("MLineType3", "");
    axMxDrawX1.LineType = "MLineType3";
    axMxDrawX1.DrawCADColor = 65535;
    axMxDrawX1.DrawPathToHatch(1);
    //-----------------------------------------------------------------------------------------------
    axMxDrawX1.PathMoveTo(200, 30);
    //路径的一下个点
    axMxDrawX1.PathLineTo(300, 30);
    //路径的一下个点
    axMxDrawX1.PathLineTo(300, 60);
    //路径的一下个点
    axMxDrawX1.PathLineTo(200, 30);
    axMxDrawX1.AddLinetype("MLineType4", "");
    axMxDrawX1.LineType = "MLineType4";
    //设置颜色
    axMxDrawX1.DrawCADColor = 16711680;
    // 把路径闭合
    axMxDrawX1.DrawPathToHatch(1);
}


效果展示:


用户可以通过点击绘制填充按钮,在CAD控件视区显示在C#设置好的填充图像。如下图所示:



实心圆弧填充

C#中实现代码说明:


   private void DrawPathToHatch1()
{
    //把路径的开始位置移动指定的点
    //参数一为点的X坐标 ,参数二为点的Y坐标,参数三为该点处开始宽度,对Polyline线的绘制有效
    //参数四为该点处结束宽度,对Polyline线的绘制有效
    //参数五为该点处的凸度,对Polyline线的绘制有效
    axMxDrawX1.PathMoveToEx(0, 30, 0.3, 0.3, 0.3);
    //路径的一下个点
    axMxDrawX1.PathLineTo(100, 30);
    //路径的一下个点
    axMxDrawX1.PathLineTo(100, 90);
    //路径的一下个点
    axMxDrawX1.PathLineTo(0, 30);
    //设置颜色
    axMxDrawX1.AddLinetype("MLineType1", "");
    axMxDrawX1.LineType = "MLineType1";
    axMxDrawX1.DrawCADColor = 255;
    // 把路径闭合
    axMxDrawX1.DrawPathToHatch(1);
    //-----------------------------------------------------------------------------------------------
    axMxDrawX1.PathMoveToEx(50, 120, 0.3, 0.3, 0.3);
    //路径的一下个点
    axMxDrawX1.PathLineTo(150, 120);
    //路径的一下个点
    axMxDrawX1.PathLineTo(150, 180);
    //路径的一下个点
    axMxDrawX1.PathLineTo(50, 120);
    //设置颜色
    axMxDrawX1.AddLinetype("MLineType2", "");
    axMxDrawX1.LineType = "MLineType2";
    axMxDrawX1.DrawCADColor = 65280;
    // 把路径闭合
    axMxDrawX1.DrawPathToHatch(1);
    //-----------------------------------------------------------------------------------------------
    axMxDrawX1.PathMoveToEx(110, 50, 0.3, 0.3, 0.3);
    //路径的一下个点
    axMxDrawX1.PathLineTo(200, 30);
    //路径的一下个点
    axMxDrawX1.PathLineTo(200, 90);
    //路径的一下个点
    axMxDrawX1.PathLineTo(110, 50);
    //设置颜色
    axMxDrawX1.AddLinetype("MLineType3", "");
    axMxDrawX1.LineType = "MLineType3";
    axMxDrawX1.DrawCADColor = 65535;
    // 把路径闭合
    axMxDrawX1.DrawPathToHatch(1);
    //-----------------------------------------------------------------------------------------------
    axMxDrawX1.PathMoveToEx(250, 30, 0.3, 0.3, 0.3);
    //路径的一下个点
    axMxDrawX1.PathLineTo(300, 30);
    //路径的一下个点
    axMxDrawX1.PathLineTo(300, 90);
    //路径的一下个点
    axMxDrawX1.PathLineTo(250, 30);
    //设置颜色
    axMxDrawX1.AddLinetype("MLineType4", "");
    axMxDrawX1.LineType = "MLineType4";
    axMxDrawX1.DrawCADColor = 16711680;
    // 把路径闭合
    axMxDrawX1.DrawPathToHatch(1);
}


效果展示:


用户可以通过点击绘制实心圆弧填充按钮,在CAD控件视区显示在C#设置好的填充图像。如下图所示:



绘制批注

C#中实现代码说明:


private void DrawComment()
{
    MxDrawComment com = new MxDrawComment();

    MxDrawPoint pt = new MxDrawPoint();
    pt.x = 200;
    pt.y = 200;
    com.basePoint = pt;

    pt.x = 300;
    pt.y = 300;

    com.Position = pt;
    com.Text = "Test";

    MxDrawPoints pts = new MxDrawPoints();
    pts.Add(-100, -100, 0);
    pts.Add(100, 100, 0);

    com.Bounding = pts;

    com.ArrowType = 2;

    com.BoundingBoxType = 5;

    com.Bounding = pts;

    com.ShapRadius = 50;

    com.TextHeight = 100;

    axMxDrawX1.DrawEntity(com);

    axMxDrawX1.ZoomAll();
}


效果展示:



线型标注

主要用到函数说明:


_DMxDrawX::DrawDimRotated


绘制一个线型标注。详细说明如下:


参数说明

DOUBLE dExtLine1PointX

输入第一条界线的起始点X值

DOUBLE dExtLine1PointY

输入第一条界线的起始点Y值

DOUBLE dExtLine2PointX

输入第二条界线的起始点X值

DOUBLE dExtLine2PointY

输入第二条界线的起始点Y值

DOUBLE dDimLineLocationX

输入标注线自身上的点X值

DOUBLE dDimLineLocationY

输入标注线自身上的点Y值

DOUBLE dRotationAngle

输入标注的旋转角


C#中实现代码说明:


private void DrawDimRotated()
{
    axMxDrawX1.AddDimStyle("MyDimStyle", "41,0.18,141,0.09,40,200", "77,1,271,3", "", "");
    axMxDrawX1.DimStyle = "MyDimStyle";
    //把颜色改回黑白色
    axMxDrawX1.DrawCADColorIndex = 0;
    //把线型改成实线
    axMxDrawX1.LineType = "";
    //设置线宽 4
    axMxDrawX1.LineWidth = 0;
    //绘制一个线型标注,参数一为输入第一条界线的起始点X值,参数二为输入第一条界线的起始点Y值
    //  参数三为输入第二条界线的起始点X值,参数四为输入第二条界线的起始点Y值
    //  参数五为输入标注线自身上的点X值,参数六为输入标注线自身上的点Y值
    //  参数七为输入标注的旋转角
    axMxDrawX1.DrawDimRotated(0, 70, 50, 70, 25, 71, 0);
    axMxDrawX1.DrawDimRotated(0, 72, 0, 74, 15, 73, 0.771);
    //把所有的实体都放到当前显示视区
    axMxDrawX1.ZoomAll();
    //更新视区显示
axMxDrawX1.UpdateDisplay();

}


效果展示:


通过点击绘制线型标注按钮,触发DrawDimRotated()事件,CAD控件视区将显示在C#中设置好的线型标注。如下图所示:



半径标注

主要用到函数说明:


_DMxDrawX::DrawDimRadial


绘制一个半径标注。详细说明如下:


参数说明

DOUBLE dCenterX

被标注的曲线的中点X值

DOUBLE dCenterY

被标注的曲线的中点Y值

DOUBLE dChordPointX

被标注的曲线上的点X值

DOUBLE dChordPointY

被标注的曲线上的点Y值

DOUBLE dLeaderLength

输入箭头长度


C#中实现代码说明:


private void DrawDimRadial()
{
    axMxDrawX1.AddDimStyle("MyDimStyle", "41,0.18,141,0.09,40,200", "77,1,271,3", "", "");
    axMxDrawX1.DimStyle = "MyDimStyle";
    //把颜色改回黑白色
    axMxDrawX1.DrawCADColorIndex = 0;
    //把线型改成实线
    axMxDrawX1.LineType = "";
    //设置线宽 4
    axMxDrawX1.LineWidth = 0;
    //绘制一个半径标注
    //参数一为被标注的曲线的中点X值 ,参数二为被标注的曲线的中点Y值
    //参数三为被标注的曲线上的点X值,参数四为被标注的曲线上的点Y值
    //参数五为输入箭头长度
    axMxDrawX1.DrawDimRadial(50, 660, 50, 650, 0);
    //把所有的实体都放到当前显示视区
    axMxDrawX1.ZoomAll();
    //更新视区显示
    axMxDrawX1.UpdateDisplay();
}


效果展示:


通过点击绘制半径标注按钮,触发DrawDimRadial()事件,CAD控件视区将显示在C#中设置好的半径标注。如下图所示:



直径标注

主要用到函数说明:


_DMxDrawX::DrawDimDiametric


绘制一个直径标注。详细说明如下:


参数说明

DOUBLE dChordPointX

在被标注的曲线上的第一个点X值

DOUBLE dChordPointY

在被标注的曲线上的第一个点Y值

DOUBLE dFarChordPointX

在被标注的曲线上的第二个点X值,这个点与chordPoint直径相对

DOUBLE dFarChordPointY

在被标注的曲线上的第二个点Y值,这个点与chordPoint直径相对

DOUBLE dLeaderLength

输入箭头长度


C#中实现代码说明:


private void DrawDimDiametric()
{
    axMxDrawX1.AddDimStyle("MyDimStyle", "41,0.18,141,0.09,40,200", "77,1,271,3", "", "");
    axMxDrawX1.DimStyle = "MyDimStyle";
    //把颜色改回黑白色
    axMxDrawX1.DrawCADColor = 0;
    //把线型改成实线
    axMxDrawX1.LineType = "";
    //设置线宽 4
    axMxDrawX1.LineWidth = 0;
    //绘制一个直径标注
    //参数一为在被标注的曲线上的第一个点X值 ,参数二为在被标注的曲线上的第一个点Y值
    //参数三为在被标注的曲线上的第二个点X值,这个点与chordPoint直径相对
    //参数四为在被标注的曲线上的第二个点Y值,这个点与chordPoint直径相对
    //参数五为输入箭头长度
    axMxDrawX1.DrawDimDiametric(50, 570, 60, 600, 100);
    //把所有的实体都放到当前显示视区
    axMxDrawX1.ZoomAll();
    //更新视区显示
    axMxDrawX1.UpdateDisplay();
}


效果展示:


通过点击绘制直径标注按钮,触发DrawDimDiametric()事件,CAD控件视区将显示在C#中设置好的直径标注。如下图所示:



对齐标注

主要用到函数说明:


_DMxDrawX::DrawDimAligned


绘制一个对齐标注。详细说明如下:


参数说明

DOUBLE dExtLine1PointX

第一条界线开始点X值

DOUBLE dExtLine1PointY

第一条界线开始点Y值

DOUBLE dExtLine2PointX

第二条界线开始点X值

DOUBLE dExtLine2PointY

第二条界线开始点Y值

DOUBLE dTextPositionX

标注使用的指定标注线位置的定义点X值

DOUBLE dTextPositionY

标注使用的指定标注线位置的定义点Y值


C#中实现代码说明:


private void DrawDimAligned()
{
    axMxDrawX1.AddDimStyle("MyDimStyle", "41,0.18,141,0.09,40,200", "77,1,271,3", "", "");
    axMxDrawX1.DimStyle = "MyDimStyle";
    //把颜色改回黑白色
    axMxDrawX1.DrawCADColorIndex = 0;
    //把线型改成实线
    axMxDrawX1.LineType = "";
    //设置线宽 4
    axMxDrawX1.LineWidth = 0;
    //绘制一个对齐标注
    //参数一为第一条界线开始点X值,参数二为 第一条界线开始点Y值
    //参数三为第二条界线开始点X值
    //参数四为第二条界线开始点Y值
    //参数五为标注使用的指定标注线位置的定义点X值
    //参数六为标注使用的指定标注线位置的定义点Y值
    axMxDrawX1.DrawDimAligned(0, 40, 3, 45, 15, 46);
    //把所有的实体都放到当前显示视区
    axMxDrawX1.ZoomAll();
    //更新视区显示
    axMxDrawX1.UpdateDisplay();
}


效果展示:


通过点击绘制对齐标注按钮,触发DrawDimAligned()事件,CAD控件视区将显示在C#中设置好的对齐标注。如下图所示:



角度标注

主要用到函数说明:


_DMxDrawX::DrawDimAngular


绘制一个角度标注。详细说明如下:


参数说明

DOUBLE dAngleVertexX

角度标注的顶点的X值

DOUBLE dAngleVertexY

角度标注的顶点的Y值

DOUBLE dFirstEndPointX

角度标注第一个参考线上的点X值

DOUBLE dFirstEndPointY

角度标注第一个参考线上的点Y值

DOUBLE dSecondEndPointX

角度标注第二个参考线上的点X值

DOUBLE dSecondEndPointY

角度标注第二个参考线上的点Y值

DOUBLE dTextPointX

文字位置点X值

DOUBLE dTextPointY

文字位置点Y值


C#中实现代码说明:


private void DrawDimAngular()
{
    axMxDrawX1.AddDimStyle("MyDimStyle", "41,0.18,141,0.09,40,200", "77,1,271,3", "", "");
    axMxDrawX1.DimStyle = "MyDimStyle";
    //把颜色改回黑白色
    axMxDrawX1.DrawCADColorIndex = 0;
    //把线型改成实线
    axMxDrawX1.LineType = "";
    //设置线宽 4
    axMxDrawX1.LineWidth = 0;
    //绘制一个角度标注
    //参数一为角度标注的顶点的X值,参数二为角度标注的顶点的Y值
    //参数三为角度标注第一个参考线上的点X值,参数四为角度标注第一个参考线上的点Y值
    //参数五为角度标注第二个参考线上的点X值
    //参数六为角度标注第二个参考线上的点Y值
    //参数七为文字位置点X值,参数八为文字位置点Y值
    axMxDrawX1.DrawDimAngular(500, 5000, 0, 5500, 1000, 5500, 500, 5500);
    //把所有的实体都放到当前显示视区
    axMxDrawX1.ZoomAll();
    //更新视区显示
    axMxDrawX1.UpdateDisplay();
}


效果展示:


通过点击绘制角度标注按钮,触发DrawDimAngular()事件,CAD控件视区将显示在C#中设置好的角度标注。如下图所示:



绘制二维码

C#中实现代码说明:


private void DrawQrCode()
{
    MxDrawUiPrPoint getPoint = new MxDrawUiPrPoint();
    getPoint.message = "点取插入点:";
    if (getPoint.go() != MCAD_McUiPrStatus.mcOk)
        return;
    MxDrawQrCode qrCode = new MxDrawQrCode();
    qrCode.Center = getPoint.value();
    qrCode.Text = "www.mxdraw.com";
    qrCode.Scale = 20;
    qrCode.Rotation = 30 * 3.1415925 / 180.0;
    axMxDrawX1.DrawEntity(qrCode);
}


效果展示:



绘制标记

C#中实现代码说明:


private void DrawFlag(object sender, EventArgs e)
{
    MxDrawResbuf param;
    param = new MxDrawResbuf();
    MxDrawPoint point;
    point = new MxDrawPoint();

    point.x = 100;
    point.y = 100;

    param.AddPoint(point);

    MxDrawResbuf ret;

    ret = (MxDrawResbuf)axMxDrawX1.CallEx("ExApp_AddFlag", param);

    MessageBox.Show(ret.AtLong(1).ToString());
}


效果展示:



隐藏标记

C#中实现代码说明:


private void HideFlag()
{
    MxDrawResbuf param;
    param = new MxDrawResbuf();

    // 1是标志的id,由ExApp_AddFlag函数返回
    param.AddLong(1);

    //  0表标志隐藏标志,非0显示标志
    param.AddLong(0);
    axMxDrawX1.CallEx("ExApp_ShowFlag", param);
}


效果展示:



梦想CAD是专业的CAD插件(控件),可轻松在网页、手机及BS/CS程序中浏览编辑DWG文件,不需安装AutoCAD即可运行。经十余年累积已非常稳定可靠,有关键的空间搜索算法,并使用汇编优化,可同时处理50万级实体,有非常高的图形显示和处理效率。
联系我们
TEL:400-888-5703
185-8173-1060
客服I QQ: 3570505660
技术I QQ: 827867134
技术II QQ:6884123
VIP服务购买
销售TEL:156-8136-8971
销售QQ:710714273
用户交流
控件QQ交流群1:73281982
控件QQ交流群2:112199959
MxCAD软件群 1:515771658
技术I:QQ
827867134
客服I:QQ
3570505660
销售QQ
710714273
联系电话400-888-5703
