梦想控件在电气行业内的使用

计算辅助设计(MxCAD)以其所具有的绘图效率高、速度快、精度高、易于修改、便于管理和交流的特点发展极为迅速。广为流行的软件MxCAD,伴随着整个PC基础工业的突飞猛进,正迅速而深刻的影响着人们从事设计和绘图的基本方法。由于电气技术的复杂性、广泛性和特殊性,电气图也逐渐的形成了一种独特的专业技术图种。MxCAD控件在我国电气工程设计领域已经有很多软件公司在使用,梦想绘图控件的影响力也在与日俱增。

1.MxCAD在电气工程中的使用

1.1 MxCAD在电气工程领域的发展简介

通过Office在线预览插件,可在系统中在线浏览word文档、excel表格和ppt幻灯片,用户可以在线对文档进行编辑,编辑完之后保存到服务器。也可以把文档下载到本地,编辑完成之后重新上传到服务器。

随着计算机技术的发展,计算机辅助设计技术(MxCAD)己经广泛应用于诸多专业的设计和研究以及国民经济的各个方面,MxCAD是成都梦想凯德科技有限公司2007年推出的一款与AutoCAD二次开发接口相同、完善且支持多语言的控件,近10年来,版本不断更新,功能日益增强,日趋完善,二维绘图方面发展已经非常完善、真实显示及通用数据库于一体的软件,最早使用MxCAD的航空制造业、汽车制造业、气象部门、地图测绘部门都己经成熟地采用计算机绘图技术。如今MxCAD已广泛应用于电气工程、建筑工程、服装工程等与生活息息相关的工程当中,实际上己成为一种通用且功能稳定的CAD插件,是工程设计技术人员之间交流思想的共同语言。所谓电气图,又称为电气图样,是电气工程图的简称。电气工程图是按照统一的规范规定绘制的,采用标准图形和文字符号表示的实际电气工程的安装、接线、功能、原理及供配电关系等的简图。电气图渗透在生活的每一个角落,从家居的小家电到工程项目图,我们都能接触到各种各样的电气图。随着科技水平的进步,生产力水平的提高,人们越来越依靠强大的计算机来实现生产开发的高效化,通过使用专业软件可以加快产品的设计改进周期,从而提高效益,电气工程MxCAD便也就是在这样的趋势下而产生的。

电气MxCAD系统的目标与范围机械产品电气设计包括电路图、接线图、安装图、接线盒和电柜以及按钮站的设计,这五个部分之间不是孤立存在的,而是互相联系,这五个部分既能单独运行又能实现信息共享。为此电气MxCAD系统的目标与范围是:建立适应完成以上功能要求、保证设计质量又能提高效率、缩短设计周期、减少人工劳动的电气MxCAD系统,包括电路图、接线图、安装图、接线盒和电柜、按钮站的设计。下图就是某小型企业供电电气系统概率图:


某小型企业供电电气系统概率图

梦想绘图控件在电气行业内的使用,方便了从事电气方面制图人员的操作,提高了工作效率。而且我们可以自行的设计图块,然后下次可以直接进行图块的添加,其中的图块包含了诸如图框,元件等的组合,使工程操作人员可以加快制图效率。

1.2电气MxCAD的操作方法及绘图技巧

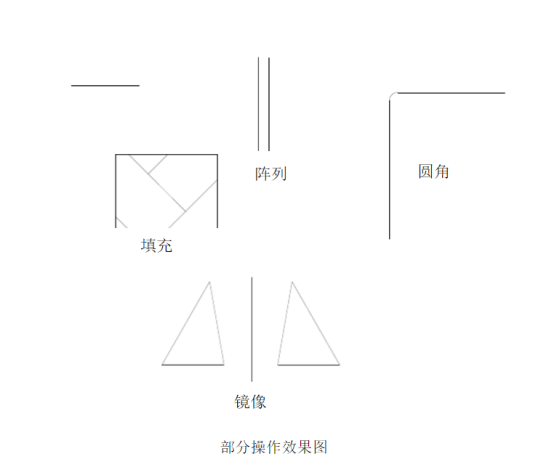

在使用MxCAD软件时我们应该先要打开软件然后再新建一个.dwg格式的文件在进行绘图时可以进行绘图区域的限定在根据自己所作图的图纸的大小来限定右上角。用【矩形】命令来绘制图框,在绘图的过程中可以输入‘zoomE’来调整视图的模式,可以进行全局预览。绘图的时候用工具栏中的【直线】命令来绘制直线,可以按照提示来绘图,具体就不多介绍。另外在绘图的时候要尽量多使用修改栏中的一些快捷命令,如【镜像】、【阵列】、【旋转】、【偏移】、【移动】等,熟练地使用这些快捷性的操作可以加快我们的制图效率。比如,在绘制一个具有对称性质的元件时,我们可以先绘制出来其中的一部分然后再点选【镜像】,选择要镜像的部分按回车键,在依据鼠标旁的提示选择进行镜像的平面,这样我们就可以很快的将这样的一个元件给画出来了,不但快速而且还十分的准确。另外,我们有时会遇到要画出一排相同或者相似的图形部分,这是我们可以使用【阵列】这个命令,方便快捷。我们在使用这个命令时要先点选【阵列】,然后再设置要偏移的列数或者行数在选择偏移量、角度,当不知道偏移量或者角度时可以点右边的按钮来进行样点的采集来分析具体的数值。我们在进行绘图时可以先在旁边把图形的各个部分先绘制出来,然后再复制粘贴到一起当大小不合适时可以通过【缩放】命令来进行不同比列的缩放从而达到协调。而且,我们还可以对可部分进行块的定义保存起来以便以后再次使用时可以快速的插入。当然在作图时我们也需要点选不同的【捕捉模式】、【正交】、【对象捕捉】等,这样不仅可以使我们的作图更加的快捷而且准确性更高了。当我们想要填充所画的图形时可以点选【填充】命令,设定好图案的样式后再选择添加对象,选择出要填充的图形再按Enter进行选择确定,其中图案的样式可以根据我们的需要来进行改变。MxCAD中还有一个命令就是【圆角】,在我们绘图的时候有时会遇到要画倒角的情况。绘图时,我们先点选【圆角】,在选择模式,如半径【R】,输入半径的大小后再选择需要进行圆角的两条边就可以了。在MxCAD中还可以输入设计人员想要的文字,并且可以对所输入的文字进行需要的处理来达到预期的效果,比如可以进行文字高度的修改、文字角度的旋转文字的初始高度比较低,修改时需要点击文字在在弹出来的属性上选择需要的高度。在对所做图形进行修剪时可以选择【打断于点】、【打断】,在进行修改时点选【打断于点】,然后再点选需要修改的部分然后再点击需要修改的部位来达到修改的目的,使用打断命令可以使一个整体的图形分割成不同的部分然后在对不同的部位进行不同的修改,而如果没有进行打断处理的话其图形就是一个整体,当进行修改时将会修改掉整个图形。 在绘图的过程中学会使用快捷组合键可以提高作图的效率,比如U可以执行撤销的作用,Esc可以执行放弃的作用。当然有很多的命令都是其单词的英文的第一个字母,通过键入相应的英文字母就可以调用对应的指令。操作方法及绘图技巧效果图如下所示:
