成都杰图软件有限公司

杰图软件是由国内行业专家和留学归国人员共同创建,专业致力于工程软件研发、服务的高科技企业。成立多年来,先后开发、引进了多个软件产品:UC-WIN/ROAD市政虚拟现实系统、虚拟现实和二维数据接口软件、河道CAD设计软件、高架桥智能设计软件、简支桥智能设计软件、下穿隧道自动设计软件、市政道路协同设计软件、市政管线协同设计软件等多个系统产品,广受设计单位的。


杰图综合管廊三维设计平台特色:

1、 拥有完全自主知识产权的三维平台,无需第三方软件即可完成三维配管设计、三维漫游及三维发布,降低客户购买费用。

2、 可视化动态拖动及积木法断面设计,可视化竖向设计,操作简单快捷

3、 系统自动生成任意的断面图、立剖图、平剖图

4、 节点配管功能,简捷直观

5、 三维状态下设计异型井室,自动反馈到二维图纸

6、 管道与管道及管道与构筑物间碰撞检测

7、 三维中可直接进行管网查询、编辑、打印、出图

8、 数据对接国际上现有BIM软件、与杰图管线软件为模块化组合,图纸无缝衔接

主要功能介绍及控件使用截图

杰图综合管廊设计软件包括管廊本体设计、廊内管道设计、异型井室设计和出图辅助几大部分。

1、管廊断面设计

软件采用动态可视化尺寸驱动模式设定管廊断面。可在软件模板库中选择基本仓形,进行搭积木拼接方式快速形成断面。可通过夹点动态拖动及交互切割、合并等方式快速确定断面参数,并可在视图中直接修改管廊参数。


2、管廊平面绘制

软件提供了交互绘制管廊、自动沿路绘制管廊、定义管廊三种获取管廊平面的基本方式。通过此三种方式的组合使用可快速生成管廊平面图。


3、交叉井室及支沟绘制


4、管廊附属物设计

可根据桩号或距离精确定位,在管廊上布置投料口、逃生口、人员出入口、通风口等管廊附属物。



5、管廊竖向设计

管廊可参考道路方便的进行管廊本体及各类附属物的竖向设计,可兼容所有主流道路软件的设计成果。


6、廊内管道设计

管廊标准段内管道,软件可根据管廊横断自动生成。交叉井室内管道用软件提供的三维配管功能交互完成。


7、出图

可进行井室、附属物、仓名、代号、管廊长度、夹角等平面标注。可自动生成管廊纵断面和横断面图以及任意位置的立剖图和平剖图,可输出坐标表、管廊高程表、图例表等表格。可自动生成廊内管道,生成三维视图。


任意角度的剖面


立剖图


管廊横断面


平剖图

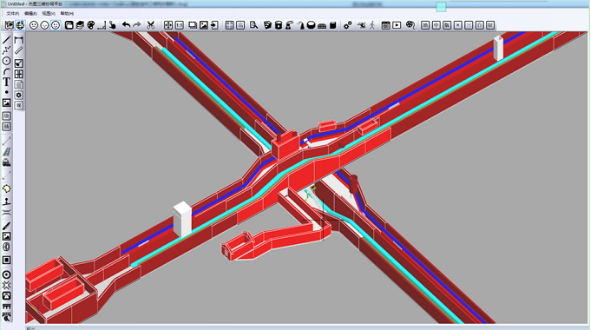

管廊外观三维

8、通用接口

平台提供有国际通用数据接口,可以在Revit等软件下进行消防、通风、照明、结构等个专业的设计或计算。
